国家标准鼓形齿式联轴器

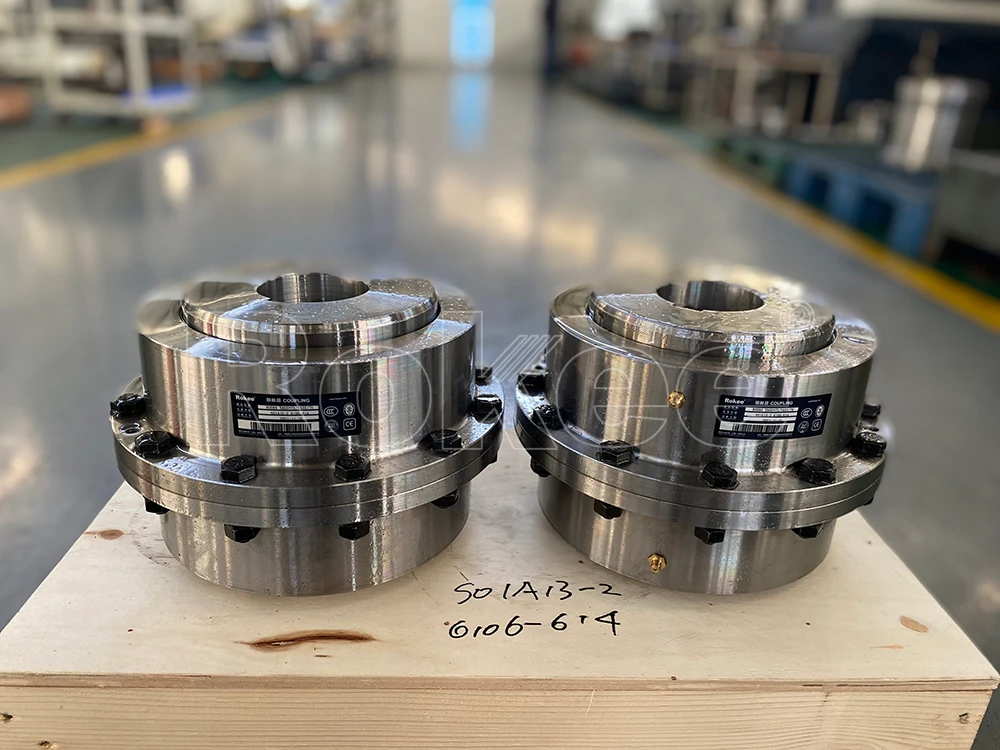

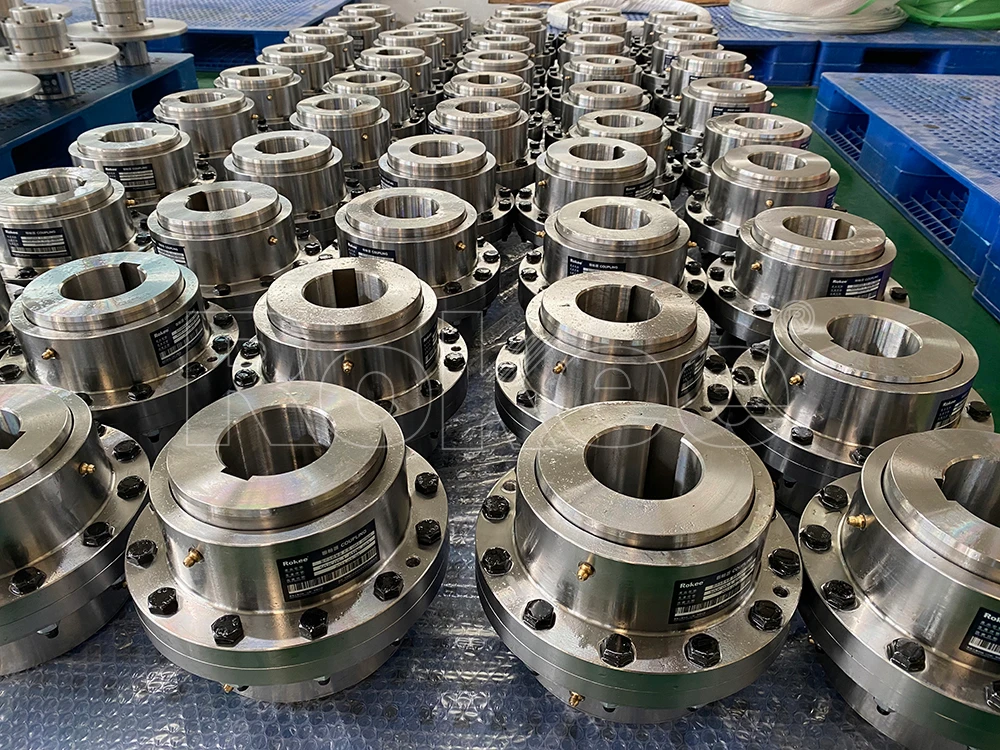

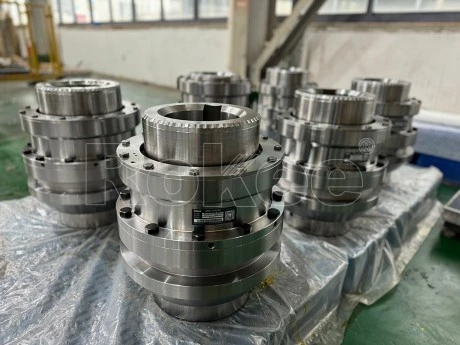

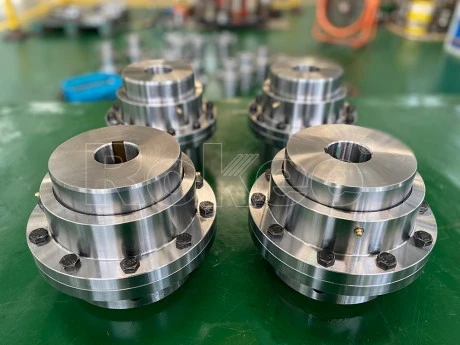

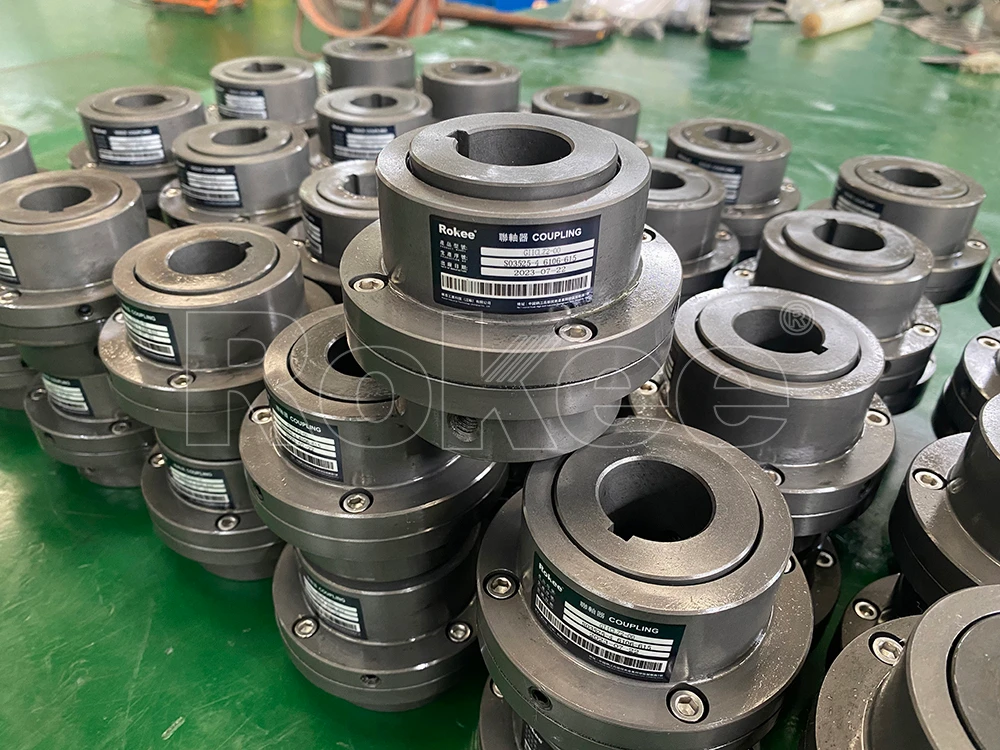

	GICL型鼓形齿式联轴器 GICL鼓形齿联轴器的内齿宽度较大，可以在传递扭矩的同时补偿较大的轴向位移。	详细参数
	GICLZ型鼓形齿式联轴器 GICLZ鼓形齿联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合。	详细参数

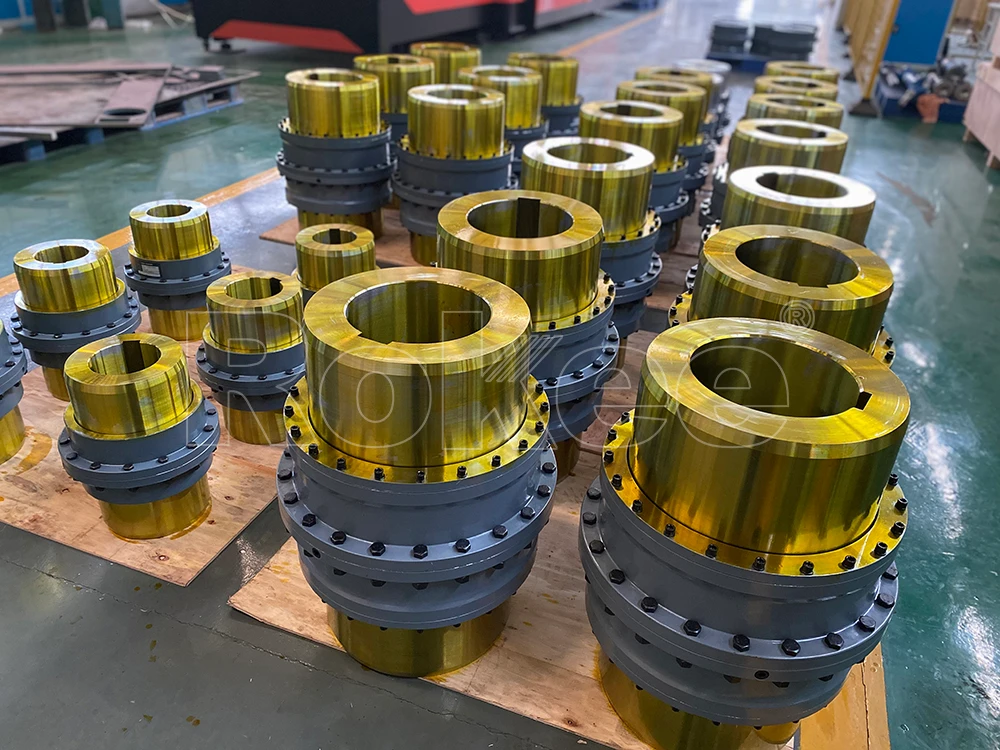

	GIICL型鼓形齿式联轴器 GIICL鼓形齿联轴器的内齿宽度较小，在传递扭矩的同时能够补偿的轴向位移较小，同时结构也比较紧凑，转动惯量低。	详细参数
	GIICLZ型鼓形齿式联轴器 GIICLZ鼓形齿联轴器的一半采用非齿的半联轴套结构，通常成对使用中间采用轴相连或者运用于角位移较小的场合，结构紧凑，转动惯量低。	详细参数

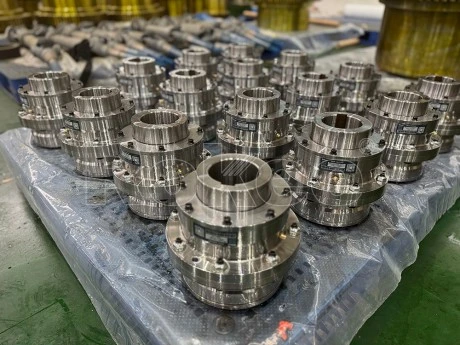

	GCLD型鼓形齿式联轴器 GCLD鼓形齿联轴器一般用于与电机的直接连接，因此一般转速更高，结构紧凑。	详细参数

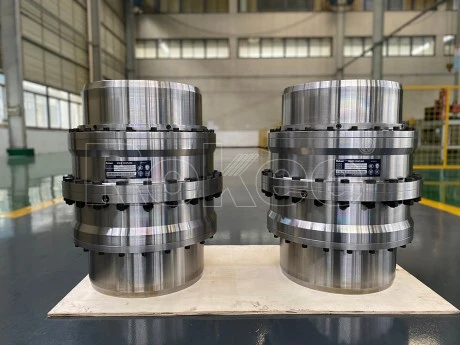

	NGCL型鼓形齿式联轴器 NGCL鼓形齿联轴器带有制动轮设计，用于需要制动的场合。	详细参数
	NGCLZ型鼓形齿式联轴器 NGCLZ鼓形齿联轴器带有制动轮设计，用于需要制动的场合其中结构的一般采用半联轴套设计，角位移补偿较小但制动更平稳。	详细参数

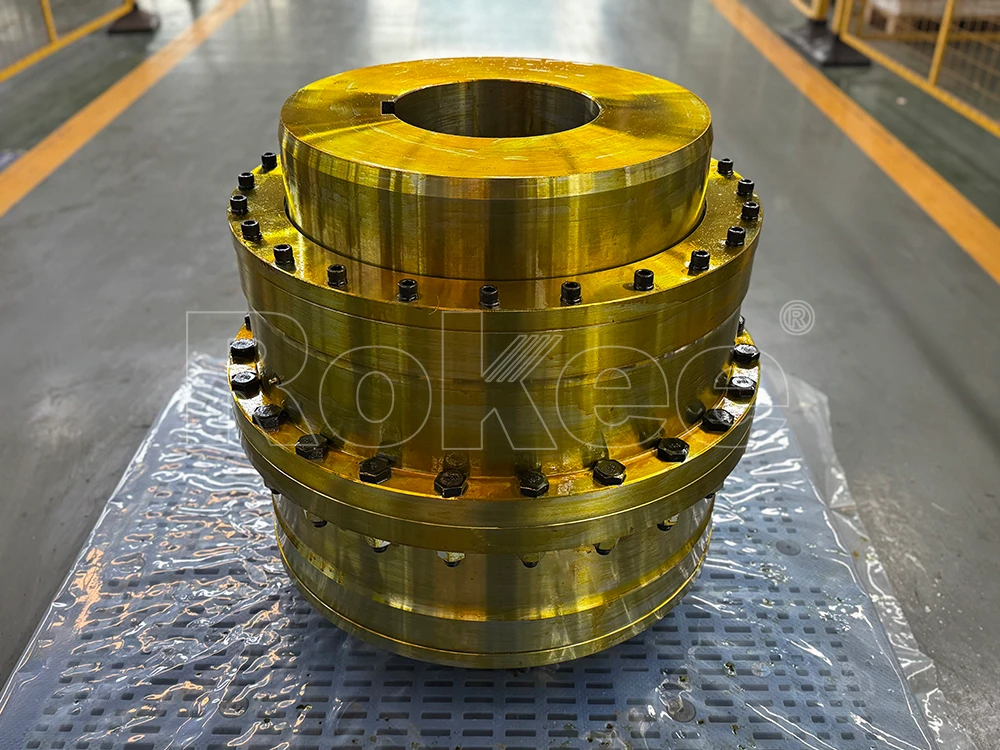

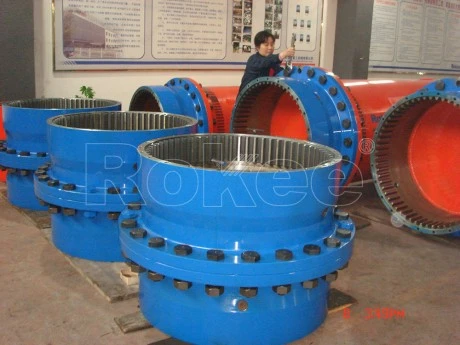

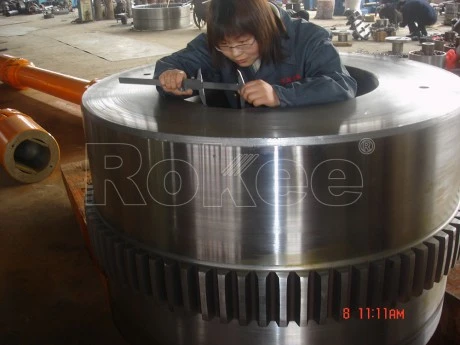

	WG型鼓形齿式联轴器 WG鼓形齿联轴器的总体特性与其他鼓形齿类似，但是采用更大模数设计，一般可以传递更大的扭矩。	详细参数
	WGZ型鼓形齿式联轴器 WGZ鼓形齿联轴器式带制动轮设计，适用于闸瓦式制动配套场合。	详细参数

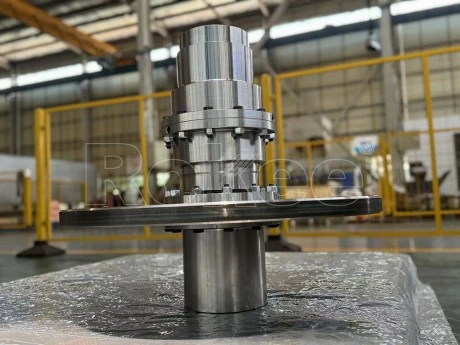

	WGP型鼓形齿式联轴器 WGP鼓形齿联轴器带制动盘设计，适用于盘式制动器配套场合。	详细参数

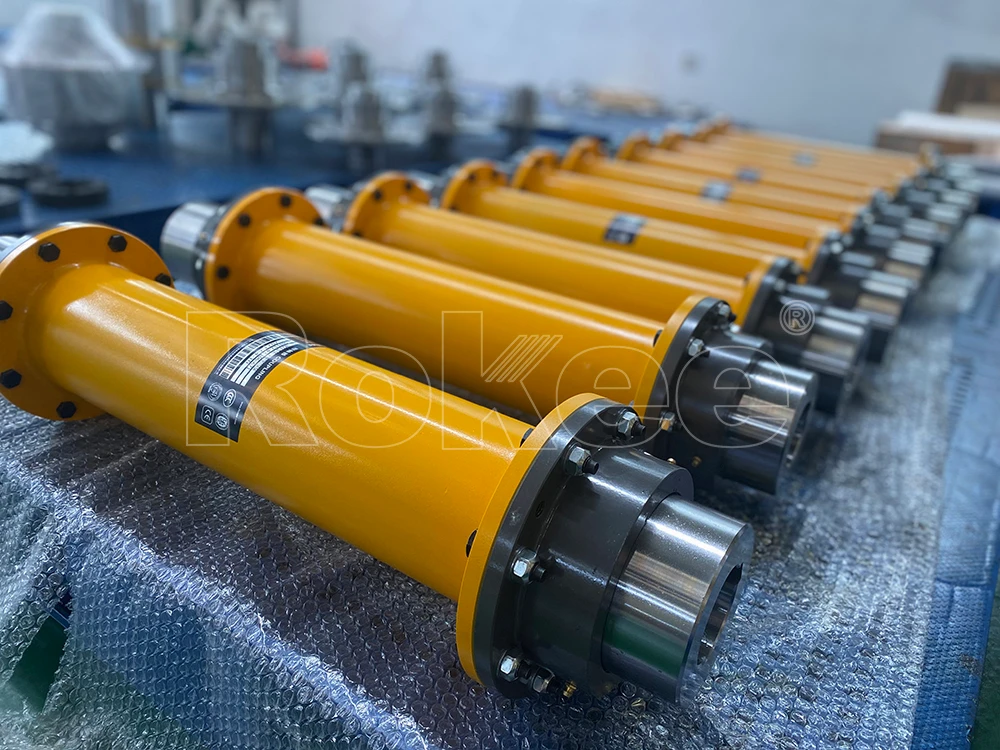

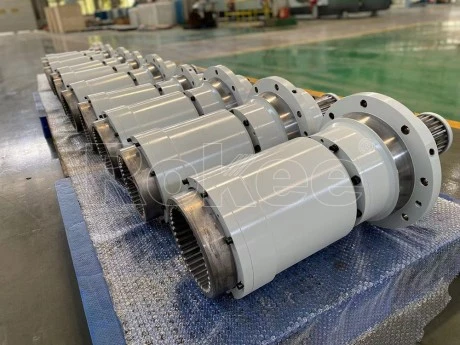

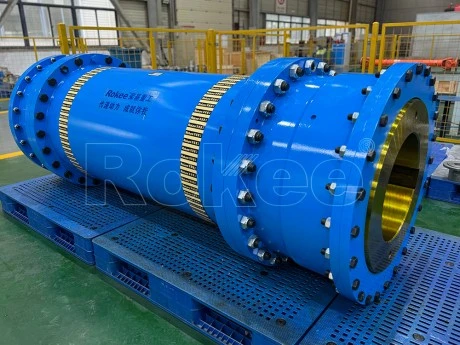

	WGT型鼓形齿式联轴器 WGT鼓形齿联轴器带中间接管设计，适用于长距离扭矩传递的场合。	详细参数

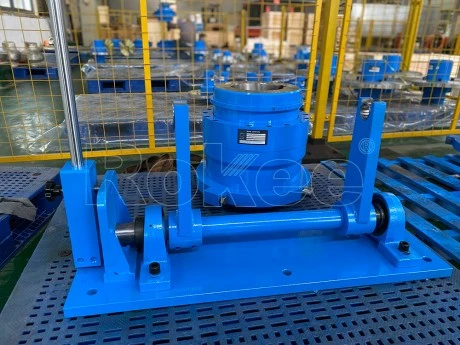

	WGC型鼓形齿式联轴器 WGC鼓形齿联轴器专为需要垂直传动的场合设计，适用于一些垂直布置的传动系统。	详细参数

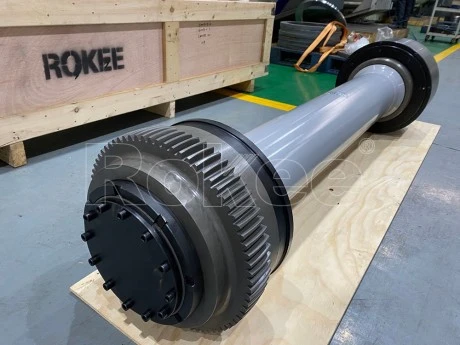

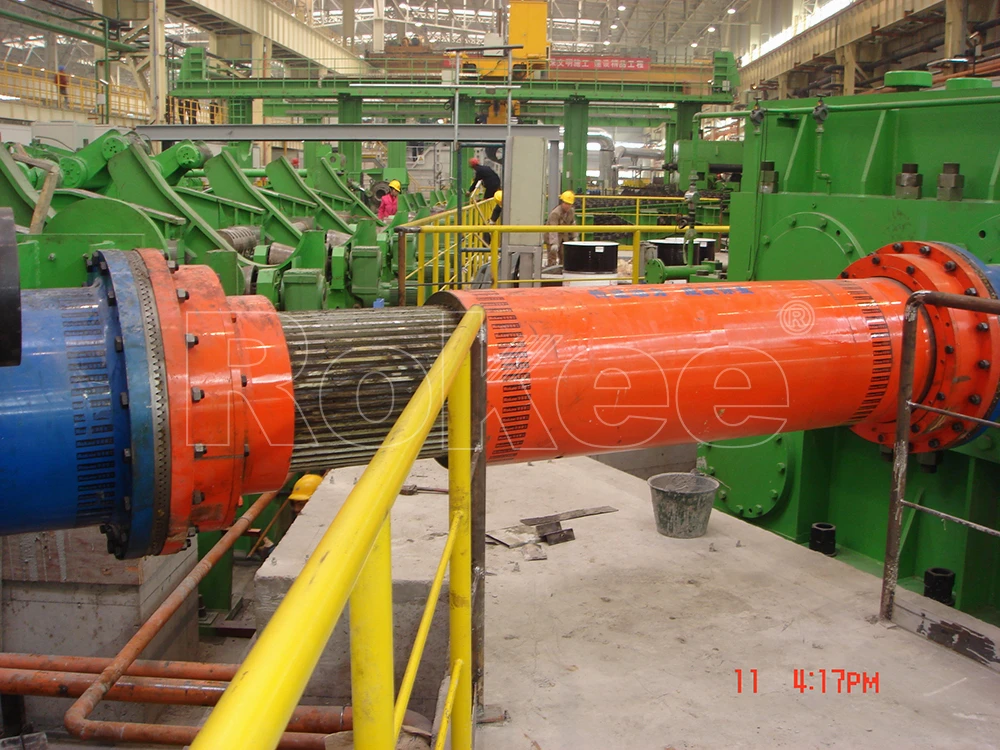

	WGJ型鼓形齿式联轴器 WGJ鼓形齿联轴器是带中间接轴设计，适用于一些长距离扭矩传动场合，有些还带有轴向缓冲装置。	详细参数

荣基标准鼓形齿式联轴器

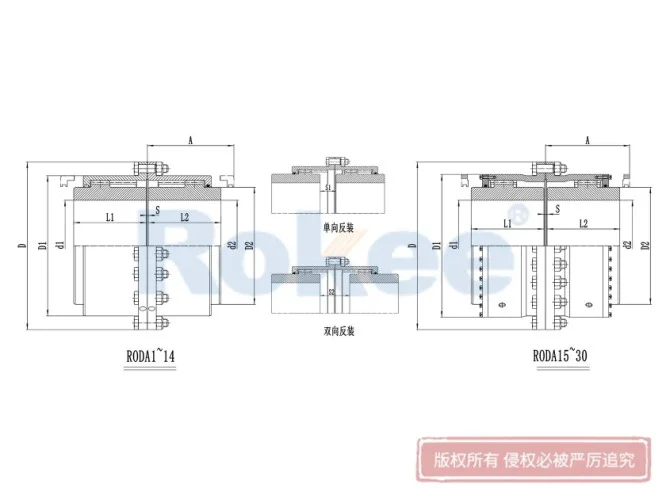

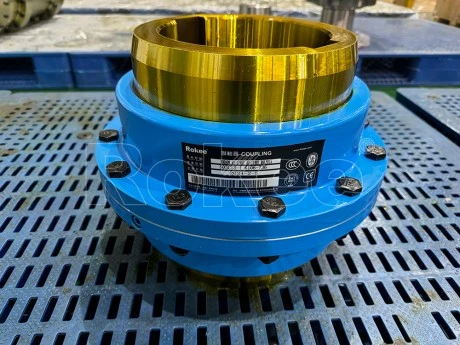

	RODA型鼓形齿式联轴器 RODA联轴器是ROD系列鼓形齿联轴器的基本型式，适用于大部分传动距离和运动位置补偿不需要特别增大的场合。	详细参数

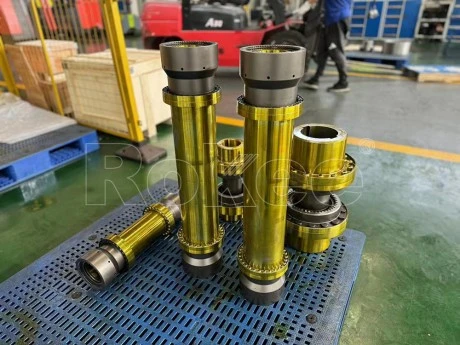

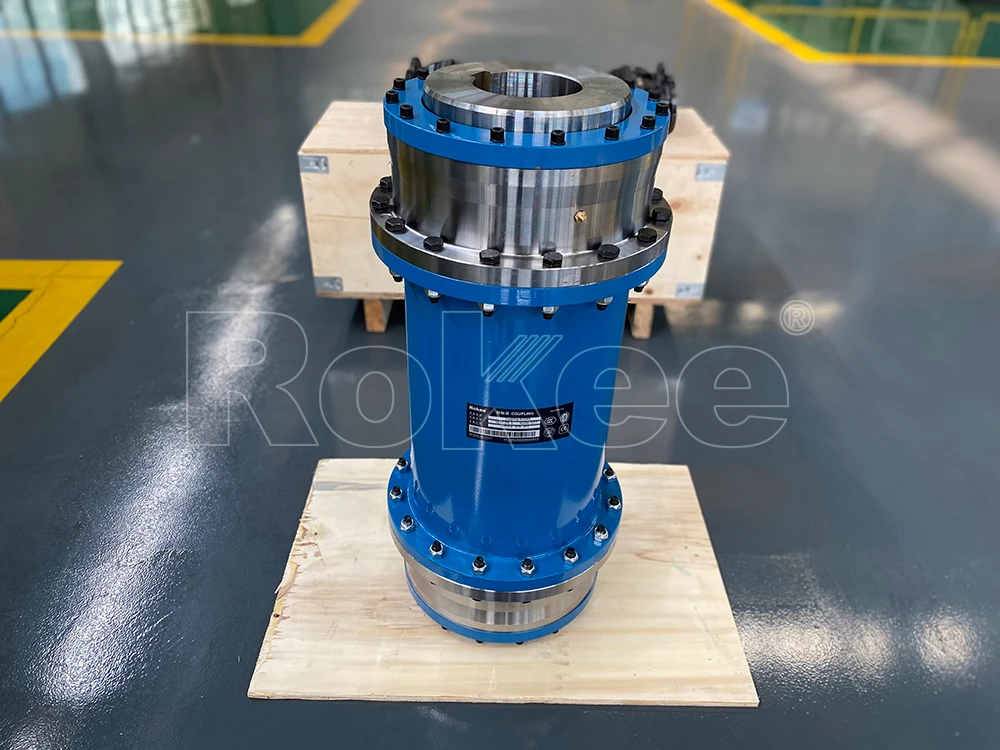

	RODT型鼓形齿式联轴器 RODT联轴器是ROD系列鼓形齿联轴器接管加长型式，适用于加大传动距离的场合。	详细参数
	RODX型鼓形齿式联轴器 RODX联轴器是ROD系列鼓形齿联轴器接轴加长型式，采用中间浮动接轴设计，适用于加大传动距离的场合。	详细参数
	RODP型鼓形齿式联轴器 RODP联轴器是ROD系列鼓形齿联轴器带制动盘型式，适用于需要与盘式制动器配合使用有制动需求的传动场合。	详细参数
	RODF型鼓形齿式联轴器 RODF联轴器是ROD系列鼓形齿联轴器带分体制动盘型式，适用于与盘式制动器配合使用有制动需求并且制动位置有变化的传动场合。	详细参数
	RODW型鼓形齿式联轴器 RODW联轴器是ROD系列鼓形齿联轴器带制动轮型式，适用于需要与轮式制动器配合使用有制动需求的传动场合。	详细参数
	RODU型鼓形齿式联轴器 RODU联轴器是ROD系列联轴器另一种带制动轮型式，适用于需要与轮式制动器配合使用有制动需求并且制动施加于一端轴上的传动场合，可以实现更平稳可靠的制动性能。	详细参数
	RODV型鼓形齿式联轴器 RODV联轴器是ROD系列鼓形齿联轴器垂直安装型式，适用于需要垂直传动扭矩的传动场合。	详细参数

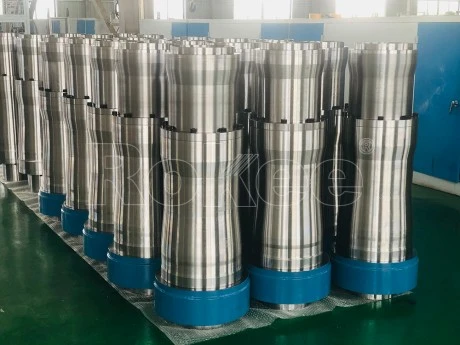

	RODM型鼓形齿式联轴器 RODM系列联轴器是ROD系列鼓形齿联轴器带扭矩设定形式，通过调整相关部件，可以很方便地在一定范围内设定max传动力矩。适用于需要安全扭矩运行的轴系传动场合，以保护重要的机器部件不被超限损坏。	详细参数

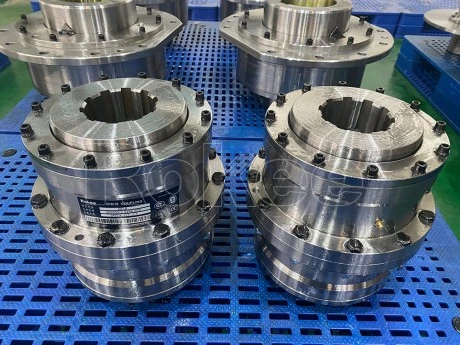

GICL鼓形齿式联轴器

型号	公称转矩 Tn/N·m	许可转速 [n]/ r·min	轴孔直径	轴孔长度		D	D₁	D₂	C	C₁	C₂	e	转动惯性 Kg.㎡	质量 Kg
			轴孔直径	轴孔长度
			d₁,d₂,d₃	Y	J1.Z1
GICL1	630	4000	16,18,19	42	--	125	95	60	20	--	--	30	0.009	5.9
			20,22,24	52	38				10	--	24
			25,28	62	44				2.5	--	19
			30,32,35,38	82	60				2.5	15	22
GICL2	1120	4000	25,28	62	44	144	120	75	10.5	--	29	30	0.02	9.7
			30,32,35,38	82	60				2.5	12.5	30
			40,42,45,48	112	84				2.5	13.5	28
GICL3	2240	4000	30,32,35,38	82	60	170	140	95	3	24.5	25	30	0.047	17.2
			40,42,45,48,50,55,56	112	60					17	28
			60	142	107					17	35
GICL4	3550	3600	30,32,35,38	82	60	195	165	115	14	37	32	30	0.091	24.9
			40,42,45,48,50,55,56	112	60				3	17	28
			60,63,65,70	142	107				3	17	35
GICL5	5000	3300	40,42,45,48,50,55,56	112	84	225	183	130	3	25	28	30	0.167	38
			60,63,65,70,71,75	142	107					20	35
			80	172	132					22	43
GICL6	7100	3000	48,50,55,56	112	84	240	200	145	6	35	35	30	0.267	48.2
			60,63,65,70,71,75	142	107				4	20	35
			80,85,90	172	132				4	22	43
GICL7	10000	2680	60,63,65,70,71,75	142	107	260	230	160	4	25	35	30	0.453	68.9
			80,85,90,95	172	132					22	43
			100	212	167					22	48
GICL8	14000	2500	65,70,71,75	142	107	280	245	175	5	35	35	30	0.646	83.3
			80,85,90,95	172	132					22	43
			100,110	212	167					22	48
GICL9	18000	23500	70,71,75	142	107	315	270	200	10	45	45	30	1.036	110
			80,85,90,95	172	132				5	22	43
			100,110,120,125	212	167				5	22	49
GICL10	31500	21500	80,85,90,95	172	132	345	300	220	5	43	43	30	1.88	157
			100,110,120,125	212	167					22	49
			130,140	252	202					29	54
GICL11	40000	1880	100,110,120	212	167	380	330	260	6	29	49	40	3.28	217
			130,140,150	252	202						54
			160	302	242						64
GICL12	5600	1680	120	212	167	440	380	290	6	57	57	40	5.08	305
			130,140,150	252	202					29	55
			160,170,180	302	240					29	68
GICL13	80000	1530	140,150	252	202	480	420	320	7	54	57	40	10.06	419
			160,170,180	302	242					32	70
			190,200	352	282					32	80
GICL14	112000	1300	160,170,180	302	242	520	465	360	8	42	70	40	16.774	594
GICL14	112000	1300	190,200,220	352	282	520	465	360	8	32	80	40	16.774	594
GICL15	16000	1180	190,200,220	352	282	580	510	400	10	34	80	40	26.55	783
GICL15	16000	1180	240,250	410	330	580	510	400	10	38	--	40	26.55	783
GICL16	250000	1000	200,220	352	282	680	595	465	10	58	--	50	52.22	1134
			240,250,260	410	330					38
			280	470	380					38
GICL17	280000	980	220	352	282	720	645	495	10	74	--	50	69	1305
			240,250,260	410	330					39
			280,300	470	380					39
GICL18	355000	900	240,250,260	410	330	775	675	520	10	46	--	50	96.16	1626
GICL18	355000	900	280,300,320	470	380	775	675	520	10	41	--	50	96.16	1626
GICL19	450000	830	260	410	330	815	715	560	10	67	--	50	115.1	1773
			280,300,320	470	380					41
			340	550	450					41

GICLZ鼓形齿式联轴器

型号	公称转矩 Tn N·m	许用转[n] r/min	轴孔直径	轴孔长度	D	D₁	D₂	D₃	B	A	C	e	转动惯量 kg.㎡	润滑脂用量 ML	质量 Kg
			轴孔直径	轴孔长度
			d₁,d₂,d_z	Y,J1,Z1
GICLZ1	630	7100	16,18,19	42	125	95	60	80	57	37	20	30	0.0084	30	5.4
			20,22,24	52							10
			25-50	62-112							2.5
GICLZ2	1120	6300	25,28	62	144	120	75	95	67	44	10.5	30	0.018	60	9.2
GICLZ2	1120	6300	30-60	82-142	144	120	75	95	67	44	2.5	30	0.018	60	9.2
GICLZ3	2240	5900	30-70	82-142	174	140	95	115	77	53	3	30	0.0427	80	16.4
GICLZ4	3550	5400	32,35,38	82	196	165	115	130	89	62	14	30	0.076	90	22.7
GICLZ4	3550	5400	40-80	112-142	196	165	115	130	89	62	3	30	0.076	90	22.7
GICLZ5	5000	5000	40-90	112-172	224	183	130	150	99	71	3	30	0.0149	140	36.2
GICLZ6	7100	4800	40,50,55,56	112	241	200	145	170	109	80	6	30	0.24	200	46.2
GICLZ6	7100	4800	60-100	142-212	241	200	145	170	109	80	4	30	0.24	200	46.2
GICLZ7	10000	4500	60-120	142-212	260	230	160	195	122	90	4	30	0.43	290	68.4
GICLZ8	14000	4000	65-130	142-252	282	245	175	210	132	96	5	30	0.61	350	81.1
GICLZ9	18000	3500	70,71,75	142	314	270	200	225	142	104	10	30	0.94	370	100.1
GICLZ9	18000	3500	80-140	172-252	314	270	200	225	142	104	5	30	0.94	370	100.1
GICLZ10	31500	3200	80-160	172-302	346	300	220	250	165	124	5	30	1.67	500	147.1
GICLZ11	40000	3000	100-180	212-302	380	330	260	285	180	133	6	40	2.98	650	206.3
GICLZ12	56000	2600	120-200	212-352	442	380	290	325	208	156	6	40	5.31	1100	284.5
GICLZ13	80000	2300	140-220	252-352	482	420	320	360	238	182	7	40	9.26	1600	402
GICLZ14	112000	2100	160-250	302-410	520	465	360	420	266	207	8	40	15.92	2300	582.2
GICLZ15	160000	1900	190-280	352-470	580	510	400	450	278	214	10	40	25.78	2600	778.2
GICLZ16	250000	1600	200-320	352-470	680	595	465	500	320	250	10	50	16.89	4100	1071
GICLZ17	280000	1500	220-320	352-470	720	645	495	530	336	256	10	50	60.59	5100	1210
GICLZ18	355000	1400	240-340	410-550	775	675	520	540	351	262	10	50	81.75	6000	1475
GICLZ19	450000	1300	260-360	310-550	815	715	560	580	372	280	10	50	101.57	6700	1603
GICLZ20	500000	1200	300-380	470-550	855	755	585	600	393	297	13	50	140.03	8100	2033
GICLZ21	630000	1100	300-400	470-650	915	795	620	640	404	305	13	50	183.49	10500	2385
GICLZ22	710000	950	340-420	550-650	960	840	665	680	415	316	13	60	235.04	14000	2452
GICLZ23	800000	900	360-450	550-650	1010	890	710	720	435	333	13	60	323.16	15000	3332
GICLZ24	1000000	875	380-480	550-650	1050	925	730	760	445	342	15	60	387.97	16500	3639
GICLZ25	1120000	850	400-500	650	1120	970	770	800	465	362	15	60	485.96	18000	4073
GICLZ26	1250000	825	420-530	650-800	1160	990	800	850	475	366	15	60	573.64	19000	4527
GICLZ27	1400000	800	450-560	650-800	1210	1060	850	900	479	369	15	70	789.74	23000	5485
GICLZ28	1600000	770	480-600	650-800	1250	1080	890	960	517	402	20	70	960.26	24000	6050
GICLZ29	2240000	725	500-630	650-800	1340	1200	960	1010	517	396	20	80	1268.98	26000	7090
GICLZ30	2800000	700	530-670	800-950	1396	1240	1005	1070	525	403	20	80	1822.02	30000	9264

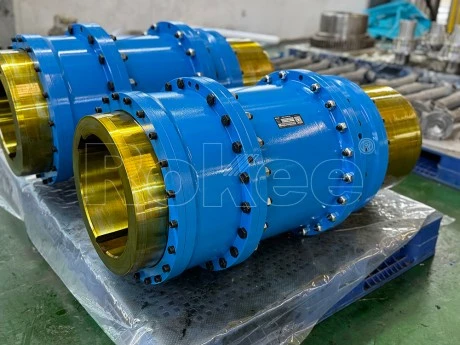

GIICL鼓形齿式联轴器

型号	公称转距 Tn N·m	许用转 [n] r/min	轴孔直径	轴孔长度	D	D₁	D₂	H	A	B	C	e	转动惯量 Kg.㎡	润滑脂用量 ML	质量 Kg
			轴孔直径	轴孔长度
			d₁,d₂	Y,J1
GIICL1	355	4000	14-35	38-82	103	71	50	2	36	76	8	38	0.0035-0.00375	51	3.1
GIICL2	630	4000	16-45	38-112	115	83	60	2	42	88	8	42	0.00550-0.00675	70	3.5
GIICL3	1000	4000	22-56	38-112	127	95	75	2	44	90	8	42	0.010-0.0113	68	7
GIICL4	1600	4000	38-65	60-142	149	116	90	2	49	98	8	42	0.02-0.0245	87	12.2
GIICL5	2800	4000	40-75	84-142	167	134	105	2.5	55	108	10	42	0.0378-0.0433	125	18
GIICL6	4500	4000	45-90	84-172	187	153	125	2.5	56	110	10	42	0.0663-0.0843	148	26.5
GIICL7	6300	3750	50-105	84-212	204	170	140	3.5	60	118	10	42	0.103-0.151	175	39.2
GIICL8	9000	3300	55-115	84-212	230	186	155	3	67	142	12	47	0.167-0.241	268	49.7
GIICL9	14000	3000	60-135	107-252	256	212	180	3	69	146	12	47	0.316-0.470	310	79.6
GIICL10	20000	2650	65-150	107-252	287	239	200	3.5	78	164	14	47	0.511-0.745	472	101
GIICL11	31500	2350	70-175	107-302	325	276	235	3.5	81	170	14	47	1.096-1.588	550	161
GIICL12	45000	2100	75-200	107-352	362	313	270	4	89	190	16	49	1.623-3.055	695	213
GIICL13	63000	1850	150-225	202-352	412	350	300	4.5	98	208	18	49	3.925-4.918	1019	315
GIICL14	100000	1650	170-250	242-410	462	420	335	5.5	172	296	22	63	8.025-9.725	3900	476
GIICL15	160000	1500	190-285	282-470	512	470	380	5.5	182	316	22	63	14.300-17.45	3700	696
GIICL16	224000	1300	220-320	282-470	580	522	430	7	209	354	28	67	23.925-29.1	4500	913
GIICL17	315000	1200	250-365	330-550	644	582	490	7	198	364	28	67	43.095-53.725	4900	1322
GIICL18	450000	1050	280-400	380-650	726	658	540	8	222	430	28	75	78.525-99.500	7000	1948
GIICL19	630000	950	300-470	380-650	818	748	630	8	232	440	32	75	136.750-175.5	8900	3026
GIICL20	900000	800	360-540	450-800	928	838	720	10.5	247	470	32	75	261.75-360.75	11000	3984
GIICL21	1250000	750	400-600	540-800	1022	928	810	11.5	255	490	40	75	468.75-561.50	13000	4977
GIICL22	1600000	650	450-680	540-800	1134	1036	915	13	262	510	40	75	753.750-904.750	16000	7738
GIICL23	2240000	600	500-770	680-800	1282	1178	1035	14.5	299	580	50	80	1517-1725	28000	10783
GIICL24	3150000	550	560-880	680-900	1428	1322	1175	16.5	317	610	50	80	2486-3131.75	33000	15015
GIICL25	4000000	460	670-1040	900-1000	1644	1538	1390	19	325	620	50	80	5174.25-7198.25	43000	24080

GIICLZ鼓形齿式联轴器

型号	公称转矩 Tn N·m	许用转速 [n] r/min	轴孔直径	轴孔长度	D	D1	D2	D3	H	A	C	B	e	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			轴孔直径	轴孔长度
			d1,d2	Y,J1
GIICLZ1	355	4000	16-50	38-112	103	71	71	50	2	38	8	38	38	0.00375-0.007	31	3.5
GIICLZ2	630	4000	16-60	38-142	115	83	83	60	2	44	8	44	42	0.00625－0.01	42	5.7
GIICLZ3	1000	4000	22-71	38-142	127	95	95	75	2	45	8	45	42	0.009－0.01675	42	7.6
GIICLZ4	1600	4000	38-80	60-172	149	116	116	90	2	49	8	49	42	0.02125－0.04875	53	13.5
GIICLZ5	2800	4000	38-90	60-172	167	134	134	105	2.5	54	10	54	42	0.044－0.0625	77	23.1
GIICLZ6	4500	4000	45-105	84-212	187	153	153	125	2.5	55	10	55	42	0.075-0.1065	91	29.3
GIICLZ7	6300	3750	50-115	84-212	204	170	170	140	2.5	59	10	59	42	0.1335-0.1898	108	43.8
GIICLZ8	9000	3300	55-125	84-212	230	186	186	155	3	71	12	71	47	0.184－0.297	161	54.9
GIICLZ9	14000	3000	60-150	107-252	256	222	212	180	3	73	12	37	47	0.358－0.575	184	88
GIICLZ10	2000	2650	65-150	107-252	287	239	239	200	3.5	82	14	82	47	0.58－0.935	276	111.5
GIICLZ11	31500	2350	110-175	167-302	325	250	276	235	3.5	85	14	85	47	1.223－1.625	322	162.4
GIICLZ12	45000	2100	130-200	202-352	362	286	313	270	4	95	16	95	49	2.39－3.093	404	268
GIICLZ13	63000	1850	150-225	202-352	412	322	350	300	4.5	104	18	104	49	3.93－6.34	585	320
GIICLZ14	100000	1650	170-250	242-410	462	420	335	——	5.5	148	22	148	63	6.9－8.6	1600	438
GIICLZ15	160000	1500	190-285	282-470	512	470	380	——	5.5	158	22	158	63	12.425－15.575	2100	650
GIICLZ16	224000	1300	220-320	282-470	580	522	430	——	7	177	28	177	67	21.2－26.35	2500	857
GIICLZ17	315000	1200	250-365	330-550	644	582	490	——	7	182	28	182	67	38.825－49.5	2700	1255
GIICLZ18	450000	1050	280-400	380-650	726	658	540	——	8	215	28	215	75	69.5－90.5	3900	1830
GIICLZ19	630000	950	300-475	380-650	818	748	630	——	9	220	32	220	75	122.5－161.25	5000	2457
GIICLZ20	900000	800	360-540	450-800	928	838	720	——	10.5	235	32	235	75	240－335	6200	3793
GIICLZ21	1250000	750	400-600	540-800	1022	928	810	——	11.5	245	40	245	75	435－527.75	7000	5348
GIICLZ22	1600000	650	450-680	540-800	1134	1036	915	——	13	255	40	255	75	701.25－852.25	8700	6871
GIICLZ23	2240000	600	500-770	680-800	1282	1178	1030	——	14.5	290	50	290	80	1415.75－1638.75	15000	10383
GIICLZ24	3150000	550	560-880	680-800	1428	1322	1175	——	16.5	305	50	305	80	2330.5－2976.25	18000	14465
GIICLZ25	4000000	460	670-1040	900-1000	1644	1538	1390	——	19	310	50	310	80	5174.25－7198.25	23000	23489

GCLD鼓形齿式联轴器

型号	公称转矩	轴孔直径	轴孔长度	D	D1	C	C1	H	A	A1	B	B1	e	润滑脂用量 mL	质量 kg
		轴孔直径	轴孔长度
		d1,d2,dz	Y,J1,Z1
GCLD1	1000	22-56	38-112	127	95	27	6	2	43	22	66	45	42	107	9.6
GCLD2	1600	38-65	60-142	149	116	26.5	6.5	2	44.5	24.5	70	49	42	137	16.4
GCLD3	2800	40-75	84-142	167	134	33	7	2.5	53.5	27.5	80	54	42	238	22.4
GCLD4	4500	45-90	84-172	187	153	33.5	7.5	2.5	54	28	81	55	42	238	35.6
GCLD5	6300	50-105	84-212	204	170	37.5	7.5	2.5	60	30	89	59	42	298	53.9
GCLD6	9000	55-115	84-212	230	186	43.5	8.5	3	68.5	33.5	106	71	47	465	67.5
GCLD7	14000	60-135	107-252	256	212	48	9	3	73.5	34.5	112	73	47	561	106.7
GCLD8	20000	65-150	107-252	287	239	40.5	8.5	3.5	69	39	112	82	47	734	123
GCLD9	31500	70-175	107-302	325	276	49.5	9.5	3.5	40.5	80.5	125	85	47	956	212
GCLD10	45000	75-200	107-352	362	313	65	11	4	98.5	44.5	149	95	49	1320	319

NGCL鼓形齿式联轴器

型号	公称转距 Tn N·m	许用转速 [n] r/min	轴孔直径	轴孔长度		D	D1	D2	C	C1	H	B	B1	B2	D3	B3	转动惯量 kg.㎡	润滑脂用量 ML	质量 kg
			d1、d2、d3	轴孔长度
			d1、d2、d3	Y	J1Z1
NGCL1	355	4000	20-35	38-82		103	71	50	30	8	2	56	42	38	160	68	0.07	51	7.3
NGCL2	630	4000	25-45	44-112		115	83	60	36	8	2	68	48	42	160	68	0.08	70	9.7
NGCL3	1000	3800	28-56	44-112		127	95	75	41	8	2	70	49	42	200	85	0.184	107	15.2
NGCL4	1600	3800	38-65	60-142		149	116	90	41	8	2	74	53	42	200	85	0.237	137	21.4
NGCL5	2800	3000	40-75	84-142		167	134	105	48	8	2.5	84	58	42	250	105	0.595	201	33.1
NGCL6	4500	3000	45-90	84-172		187	153	125	49	9	2.5	85	59	42	250	105	0.754	238	38.5
NGCL7	6300	2400	50-100	84-212		204	170	140	53	9	2.5	93	63	42	315/300	132	1.299	298	61.8
NGCL8	9000	1900	55-110	84-212		230	186	155	64	12	3	112	77	47	400	168	3.939	465	96.5
NGCL9	1400	1500	60-130	107-252		256	212	180	71	13	3	119	80	47	500	210	9.847	561	151
NGCL10	2000	1200	65-150	107-252		287	239	200	65	15	3.5	120	90	47	630/600	165	28.879	734	209
NGCL11	31500	1050	70-170	107-302		325	276	235	77	16	3.5	134	94	47	710/700	198	45.53	956	300
NGCL12	45000	1050	75-200	107-352		362	313	270	94	17	4	164	104	49	710/700	298	50.25	1320	384
NGCL13	63000	950	150-220	202-352		412	350	300	88	18	4.5	165	113	49	800	335	84.7	1600	544
NGCL14	10000	950	170-250	242-410		462	420	335	92	20	5.5	209	157	63	800	335	102.2	3500	736

NGCLZ鼓形齿式联轴器

型号	公称扭矩Tn	许用转速[n]	轴孔直径		轴孔长度		D	D1	D2	C	C1	H	B1	B2	B3	D3	转动惯性	重量
	公称扭矩Tn	许用转速[n]	轴孔直径		轴孔长度												转动惯性	重量
	N.m	r/min	d₁ d₂	d_z	Y	J Z											kg.m²	Kg
NGCLZ1	355	4000	20 22 24	20 22 24	52	38	103	71	71	33	8	2	42	38	68	160	0.071	7.3
			25 28	25 28	62	44											0.072	7.4
			25 28	25 28	62	44											0.076	8.4
			30 32 35	30 32 35	82	60											0.076	8.4
NGCLZ2	630	4000	25 28	25 28	62	44	115	83	83	39	8	2	48	42	68	160	0.081	9.2
			30 32 35 38	30 32 35 38	82	60											0.084	9.7
			40 42 45	40 42	112	84											0.088	10.5
NGCLZ3	1000	3800	28		62	44	127	95	95	39	8	2	49	42	85	200	0.181	15.1
			30 32 35 38	30 32 35 38	82	60											0.184	16.3
			40 42 45 48 50 55	40 42	112	84											0.193	18.8
NGCLZ4	1600	3800	38		82	60	149	116	116	46	8	2	53	42	85	200	0.225	19.8
			40 42 45 43 50 55 56	40 42 45 43 50 55 56	112	84											0.242	23.3
			60 63 65		142	107											0.296	26.8
NGCLZ5	2800	3000	40 42 45 48 50 55 56	45 48 50 55 56	112	84	167	134	134	47	9	2.5	58	42	105	250	0.596	33.3
			40 42 45 48 50 55 56	45 48 50 55 56	112	84											0.627	39
			60 63 65 70 71 75	60 63 65 70 71 75	142	107											0.627	39
NGCLZ6	4500	3000	45 48 50 55 56	50 55 56	112	84	187	153	153	52	9	2.5	59	42	105	250	0.72	40
			60 63 65 70 71 75	60 63 65 70 71 75	142	107											0.776	46.4
			80 85 90		172	132											0.837	53.2
NGCLZ7	6300	2400	50 55 56		112	84	204	170	170	52	9	2.5	63	42	132	315	1.178	51.8
			60 63 65 70 71 75	60 63 65 70 71 75	142	107											1.254	59.8
			80 85 90 95	80	172	132											1.348	68.2
			100		212	167											1.479	79.6
NGCLZ8	9000	1900	55 56		112	84	230	186	186	57	12	3	77	47	168	400	3.734	84
			60 63 65 70 71 75	70 71 75	142	107											3.86	93.1
			80 85 90 95	80 85 90 95	172	132											3.996	104
			100 110		212	167											4.187	117
NGCLZ9	14000	1500	60 63 65 70 71 75	75	142	107	256	212	212	64	13	3	80	47	210	500	9.43	133
			80 85 90 95	80 85 90 95	172	132											9.663	146
			100 110 120 125	100 110	212	167											9.997	164
			130		252	202											10.3	182
NGCLZ10	20000	1200	65 70 71 75		142	107	287	239	200	66	15	3.5	90	47	265	630	29.32	184
			80 85 90 95	80 85 90 95	172	132											29.69	200
			100 110 120 125	100 110 120	212	167											30.21	222
			130 140 150		252	202											30.74	246
NGCLZ11	31500	1050	70 71 75		142	107	325	276	235	74	16	3.5	94	47	298	710	44	240
			80 85 90 95	90 95	172	132											45	262
			100 110 120 125	100 110 120 125	212	167											45.5	299
			130 140 150	130 140 150	252	202											46	326
			160 170	160 170	302	242											47	361
NGCLZ12	45000	1050	75		142	107	362	313	270	84	16	4	104	49	298	710	48	290
			80 85 90 95		172	132											49	317
			100 110 120 125	100 110 120 125	212	167											50	355
			130 140 150	130 140 150	252	202											51	382
			160 170 180	160 170	302	242											52	443
			190 200		352	282											53	470
NGCLZ13	63000	950	150	150	252	202	412	350	300	86	17	4.5	113	49	335	800	83	488
			160 170 180	160 170	302	242											85	542
			190 200 220		352	282											92	598
NGCLZ14	100000	950	170 180	170 180	302	242	462	420	335	98	18	5.5	157	63	335	800	95	638
			190 200 220	190 200 220	352	282											98	698
			240 250		410	330											102	780

WG鼓形齿式联轴器

型号	公称转矩 Tn N.m	许用转速 [n] r/min	轴孔直径 d1、d2、dZ	轴孔长度L		D	D1	D2	D3	D4	B	B1	F	C		C1	C2	质量m/kg		转动惯量 Kg·m²		润滑脂总量 Kg
				轴孔长度L										C				质量m/kg		转动惯量 Kg·m²		润滑脂总量 Kg
				Y	J1、Z1									Ⅰ	Ⅱ			Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WG1	710	7500	12、14	32	-	122	115	98	88	60	116	100	30	30	-	-	-	5.6	4.86	0.008	0.006	0.085	0.04
			16、18、19	42	-									20	14	-	-
			20、22、24	52	-									10	4	-	-
			25、28	62	44									3	3	19	18
			30、32、35、38	82	60									3	3	23	12
			40、42	112	84									3	3	29	12
WG2	1250	6700	22、24	52	-	150	145	118	108	77	136	104	30	20	4	-	-	9.78	7.48	0.021	0.016	0.09	0.06
			25、28	62	-									10	3	-	-
			30、32、35、38	82	60									3	3	23	16
			40、42、45、48、50、55、56	112	84									3	3	29	16
WG3	2500	6300	22、24	52	-	170	165	140	125	90	160	108	30	33	7	-	-	16.7	12.2	0.047	0.033	0.17	0.1
			25、28	62	-									23	3	-	-
			30、32、35、38	82	60									3	3	23	16
			40、42、45、48、50、55、56	112	84									3	3	29	16
			60、63	142	107									3	3	36	16
WG4	4500	5600	30、32、35、38	82	-	200	195	160	145	112	180	116	30	13	3	-	-	25.6	19.6	0.098	0.073	0.25	0.15
			40、42、45、48、50、55、56	112	84									3	3	29	17
			60、63、65、70、71、75	142	107									3	3	36	17
			80	172	132									3	3	41	17
WG5	7100	5300	30、32、35、38	82	-	225	215	180	168	128	200	126	30	23	3	-	-	35	26.1	0.175	0.126	0.35	0.22
			40、42、45、48、50、55、56	112	84									3	3	29	19
			60、63、65、70、71、75	142	107									3	3	36	19
			80、85、90	172	132									3	3	41	19
WG6	10000	5000	32、35、38	82	-	245	230	200	185	145	224	134	30	35	5	-	-	51.6	38	0.295	0.213	0.4	0.2
			40、42、45、48、50、55、56	112	-									5	5	-	-
			60、63、65、70、71、75	142	107									5	5	38	20
			80、85、90、95	172	132									5	5	43	20
			100	212	167									5	5	48	20
WG7	14000	4500	32、35、38	82	-	272	265	230	210	160	244	148	30	45	5	-	-	68.6	45	0.53	0.35	0.6	0.44
			40、42、45、48、50、55、56	112	-									15	5	-	-
			60、63、65、70、71、75	142	107									5	5	38	20
			80、85、90、95	172	132									5	5	43	20
			100、110	212	167									5	5	48	20
WG8	20000	4250	55、56	112	-	290	272	245	225	176	272	162	30	29	5	-	-	79.5	55.8	0.71	0.46	0.75	0.55
			60、63、65、70、71、75	142	107									5	5	38	34
			80、85、90、95	172	132									5	5	43	20
			100、110、120、125	212	167									5	5	48	20
WG9	25000	4000	65、70、71、75	142	107	315	305	265	245	190	280	176	30	5	5	38	38	106.5	80.5	1.05	0.77	1	0.79
			80、85、90、95	172	132									5	5	43	28
			100、110、120、125	212	167									5	5	48	28
			130、140	252	202									5	5	53	28
WG10	40000	3550	75	142	-	355	340	300	280	225	330	196	30	28	5	-	-	158.8	121.8	1.87	1.54	1.3	0.9
			80、85、90、95	172	132									5	5	43	38
			100、110、120、125	212	167									5	5	48	28
			130、140、150	252	202									5	5	53	28
			160	302	242									5	5	63	28
WG11	56000	3000	85、90、95	172	-	412	385	345	325	256	360	224	40	15	8	-	-	214	167	3.66	2.77	1.6	1.2
			100、110、120、125	212	167									8	8	51	32
			130、140、150	252	202									8	8	56	32
			160、170、180	302	242									8	8	66	32
WG12	80000	2800	120、125	212	167	440	435	375	360	288	414	250	40	8	8	51	45	302	242	6.39	4.75	2.6	1.9
			130、140、150	252	202									8	8	56	32
			160、170、180	302	242									8	8	66	32
			190、200	352	282									8	8	76	32
WG13	112000	2500	140、150	252	202	490	480	425	400	320	470	272	50	8	8	56	28	390	309	10.44	7.76	3.3	2.4
			160、170、180	302	242									8	8	66	32
			190、200、220	352	282									8	8	76	32
WG14	160000	2300	160、170、180	302	242	545	540	462	440	362	530	316	50	10	10	68	32	522	423	17.46	13.52	4.8	3.7
			190、200、220	352	282									10	10	78	32
			240、250、260	410	330									10	10	-	10
WG15	224000	2100	160、170、180	302	242	580	-	488	-	400	560	-	50	10	-	68	43	677	-	24.91	-	5	-
			190、200、220	352	282									10	-	78	32
			240、250、260	410	330									10	-	-	10
			270	470	380									10	-	-	10
WG16	280000	1900	180	302	242	650	-	560	-	440	600	-	50	12	-	70	63	939	-	43.22	-	7	-
			190、200、220	352	282									12	-	80	32
			240、250、260	410	330									12	-	-	12
			280、300	470	380									12	-	-	12
WG17	355000	1800	200、220	352	282	690	-	600	-	460	650	-	50	12	-	70	48	1041	-	56.27	-	8	-
			240、250、260	410	330									12	-	-	12
			280、300、320	470	380									12	-	-	12
WG18	450000	1700	220	352	282	750	-	650	-	510	700	-	60	12	-	70	73	1381	-	88.17	-	10	-
			240、250、260	410	330									12	-	-	12
			280、300、320	470	380									12	-	-	12
			340、360	550	450									12	-	-	12
WG19	560000	1600	240、250、260	410	330	775	-	690	-	535	745	-	60	12	-	-	12	1526	-	108.8	, , -	11	-
			280、300、320	470	380									12	-	-	12
			340、360、380	550	450									12	-	-	12
WG20	710000	1500	260	410	330	825	-	730	-	580	785	-	60	14	-	-	14	2081	-	164.4	-	13	-
			280、300、320	470	380									14	-	-	14
			340、360、380	550	450									14	-	-	14
			400	650	540									14	-	-	14
WG21	800000	1300	280、300、320	470	380	925	-	825	-	620	810	-	60	14	-	-	14	2460	-	242.7	-	20	-
			340、360、380	550	450									14	-	-	14
			400、420、440	650	540									14	-	-	14
WG22	900000	950	320	470	380	950	-	850	-	665	820	-	60	14	-	-	14	2775	-	297	-	26	-
			340、360、380	550	450									14	-	-	14
			400、420、440、450、460	650	540									14	-	-	14
WG23	1000000	900	360、380	550	450	1030	-	900	-	710	880	-	60	14	-	-	14	3148	-	384.8	-	29	-
WG23	1000000	900	400、420、440、450、460、480、500	650	540	1030	-	900	-	710	880	-	60	14	-	-	14	3148	-	384.8	-	29	-
WG24	1250000	850	380	550	450	1060	-	925	-	730	900	-	70	16	-	-	16	3766	-	477.8	-	32	-
			400、420、440、450、460、480、500	650	540									16	-	-	16
			520	800	680									16	-	-	16

WGZ鼓形齿式联轴器

型号	公称转	许可转速	轴孔直径	轴孔长度 L		Do	D	D2	D1	B	C	C1	C2	质量 m/kg	转动惯量I	润滑脂用量 Kg
	矩Tn/N·m	[n] /r·min-1	d1、d2、d Z	轴孔长度 L											转动惯量I
	矩Tn/N·m	[n] /r·min-1	d1、d2、d Z	Y	J1										/kg·m2
WGZ1	700	4000	12、14	32	---	160	122	98	60	58	30	--	---	5.62	0.0078	0.11
			16、18、19	42	---	200					20	--	---
			20、22、24	52	---	250					10	--	---
			25、28	62	44						3	19	18
			30、32、35、38	82	60							23	12
			40、42	112	84							29	12
WGZ2	1250	4000	22、24	52	—	200	150	118	77	68	20	—	—	9.65	0.022	0.12
			25、28	62	—	250					10	—	—
			30、32、35、38	82	60	315					3	23	16
			40、42、45、48、50、55、56	112	84						3	29	16
WGZ3	2500	4000	22、24	52	—	200	170	140	90	80	33	—		16.5	0.047	0.2
			25、28	62	—	250					23	—
			30、32、35、38	82	60	315					3	23	25
			40、42、45、48、50、55、56	112	84							29	16
			60、63	142	107							36	16
WGZ4	4500	3000	30、32、35、38	82	—	250	200	160	112	90	13	—	—	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84	315					3	29	17
			60、63、65、70、71、75	142	107	400						36
			80	172	132							41
WGZ5	7100	3000	30、32、35、38	82	—	315	225	180	128	100	23	—	—	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84	400					3	29	19
			60、63、65、70、71、75	142	107							29
			80、85、90	172	132							36
WGZ6	10000	3000	32、35、38	82	—	315	245	200	145	112	35	—	—	51.3	0.29	0.65
			40、42、45、48、50、55、56、	112	—	400					5	38	20
			60、63、65、70、71、75	142	107							43
			80、85、90、95	172	132							48
			100	212	167							48
WGZ7	14000	2500	32、35、38	82	—	400	272	230	160	122	45	—	—	68	0.53
			40、42、45、48、50、55、56	112	—	500					15	—	—
			60、63、65、70、71、75	142	107						5	38	20
			80、85、90、95	172	132							43
			100、110	202	167							48
WGZ8	20000	2500	55、56	112	—	400	290	245	176	136	29	—	—	79	0.71	0.95
			60、63、65、70、71、75	142	107	450					5	38	34
			80、85、90、95	172	132							43	20
			100、110、120、125	212	167							48	20
WGZ9	25000	2000	65、70、71、75	142	107	400	315	265	190	140	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132	500						43	28
			100、110、120、125	212	167	630						48
			130、140	252	202							53
WGZ10	40000	2000	75	142	—	400	355	300	225	165	28	—	—	159	1.74	1.6
			80、85、90、95	172	132	500					5	48	38
			100、110、120、125	212	167	630						48
			130、140、150	252	202							53
			160	302	242							63
WGZ11	56000	1700	85、90、95	172	—	500	412	345	256	180	15	—	—	215	3.67	2
			100、110、120、125	212	162	630					8	51	32
			130、140、150	252	202	710						56
			160、170、180	302	242
WGZ12	80000	1700	120、125	212	162	500	440	375	288	207	8	51	45	303	6.4	3.4
			130、140、150	252	202	630						56	32
			160、170、180	302	242	710						66
			190、200、220	352	282							76
WGZ13	112000	1700	140、150	252	202	630	490	425	320	235	8	56	38	391	10.45	4.4
			160、170、180	302	242	710						66	32
			190、200、220	352	282							76	32
WGZ14	160000	1500	160、170、180	302	242	710	545	462	362	265	10	68	32	523	17.48	6.6
			190、200、220	352	282	800						78	32
			240、250、260	410	330							—	10

WGP鼓形齿式联轴器

型号	公称转矩Tn/N·m	许可转速 [n] r·min	轴孔直径	轴孔长度		D0	D	D2	D4	B	F	N	R	C	C1	C2	质量m/kg	转动惯量I/kg·m2	润滑脂用量/kg
			d1、d2、dz	轴孔长度
			d1、d2、dz	Y	J1、Z1
WGP1	710	4000	12、14	32	-	315	122	98	60	58	30	38	2	30	-	-	5.62	0.0078	0.11
			16、18、19	42	-									20	-	-
			20、22、24	52	-									10	-	-
			25、28	62	44									3	19	18
			30、32、35、38	82	60										23	12
			40、42	112	84										29	12
WGP2	1250	4000	22、24	52	-	315	150	118	77	68	30	38	2.5	20	-	-	9.62	0.022	0.12
			25、28	62	-									10	-	-
			30、32、35、38	82	60									3	23	16
			40、42、45、48、50、55、56	112	84									3	29	16
WGP3	2500	3550	22、24	52	-	355	170	140	90	80	30	49	3	33	-	-	16.6	0.047	0.2
			25、28	62	-									23	-	-
			30、32、35、38	82	60									3	23	25
			40、42、45、48、50、55、56	112	84										29	16
			60、63	142	107										36	16
WGP4	4500	2500	30、32、35、38	82	-	400 450 500	200	160	112	90	30	45	3	13	-	-	25.3	0.098	0.28
			40、42、45、48、50、55、56	112	84									3	29	17
			60、63、65、70、71、75	142	107										36
			80	172	132										41
WGP5	7100	2500	30、32、35、38	82	-	400 450 500	225	180	128	100	30	45	4	23	-	-	34.7	0.174	0.45
			40、42、45、48、50、55、56	112	84									3	29	19
			60、63、65、70、71、75	142	107										36
			80、85、90	172	132										41
WGP6	10000	2000	32、35、38	82	-	400 500 560 630	245	200	145	112	30	44	4	35	-	-	51.3	0.293	0.65
			40、42、45、48、50、55、56	112	-									5	-	-
			60、63、65、70、71、75	142	107										38	20
			80、85、90、95	172	132										43
			100												48
WGP7	14000	1700	32、35、38	82	-	400 500 560 710	272	230	160	122	30	44	4	45	-	-	68	0.53	0.8
			40、42、45、48、50、55、56	112	-									15	-	-
			60、63、65、70、71、75	142	107									5	38	20
			80、85、90、95	172	132										43
			100、110	212	167										48
WGP8	20000	1700	55、56	112	-	400 500 560 710	290	245	170	136	30	44	5	29	-	-	79	0.71	0.95
			60、63、65、70、71、75	142	107									5	38	34
			80、85、90、95	172	132										43	20
			100、110、120、125	212	167										48	20
WGP9	25000	1600	65、70、71、75	142	107	560 630 710 800	315	265	190	140	30	58	5	5	38	38	106.5	1.05	1.3
			80、85、90、95	172	132										43	28
			100、110、120、125	212	167										48
			130、140	252	202										53
WGP10	40000	1600	75	142	-	630 710 800	355	300	225	165	30	58	6	28	-	-	159	1.74	1.6
			80、85、90、95	172	132									5	43	38
			100、110、120、125	212	167										48	28
			130、140、150	252	202										53
			160	302	242										63
WGP11	56000	1400	85、90、95	172	-	710 800 900	412	345	256	180	40	58	6	15	-	-	215	3.67	2
			100、110、120、125	212	167									8	51	32
			130、140、150	252	202										56
			160、170、180	302	242										66
WGP12	80000	1400	120、125	212	167	710 800 900	440	375	288	207	40	58	7	8	51	45	303	6.4	3.4
			130、140、150	252	202										56	32
			160、170、180	302	242										66
			190、200	352	282										76
WGP13	112000	1400	140、150	252	202	800 900	490	425	320	235	50	58	8	8	56	38	291	10.45	4.4
			160、170、180	302	242										66	32
			190、200、220	352	282										76	32
WGP14	160000	1200	160、170、180	302	242	900 1000	545	462	362	265	50	65	9	10	68	32	523	17.48	6.6
			190、200、220	352	282										78	32
			240、250、260	410	330										-	10

制动盘的主要尺寸、质量和转动惯量/mm

制动盘直径D0	T	k	S	D5max		质量m/kg		转动惯量 I/kg.m²
制动盘直径D0	T	k	S	I	II	I	II	I	II
315	15	10	42	180	155	8.5	6.7	0.116	0.11
355	15	10	54	200	175	11.4	9.9	0.192	0.178
400	15	14	54	255	230	15.2	12.4	0.32	0.287
450	15	16	54	305	280	19.7	15.6	0.55	0.462
500	15	18	54	325	295	25	20	0.83	0.712
560	15	18	54	350	320	30.7	25.6	1.28	1.127
630	15	20	54	400	360	38.8	33	2.06	1.826
710	15	20	54	480	450	46.5	39.4	3.32	2.912
800	15	24	70	540	500	67.8	52.7	5.87	4.81
900	15	24	70	600	560	86.6	70.3	9.3	7.852
1000	15	30	80	620	560	128.8	115.1	17.4	15.65

WGT鼓形齿式联轴器

型号	公称转矩	轴孔直径	轴孔长度 L		D	D1	D2	D3	D4	B	B1	F	H	C		C1	质量m		转动惯量I		润滑脂/kg
	公称转矩	d₁、d₂	轴孔长度 L										min	C			/Kg		/Kg.m2		Ⅰ	Ⅱ
	Tn/N.m	d₁、d₂	Y	J1									min	Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WGT1	710	12、14	32	-	122	115	98	88	60	58	50	30	75	30	-	-	5.66	4.86	0.008	0.0063	0.085	0.04
		16、18、19	42	-										20	14	-
		20、22、24	52	-										10	4	-
		25、28	62	44										3	3	18
		30、32、35、38	82	60												12
		40、42	112	84												12
WGT2	1250	22、24	52	-	150	145	118	108	77	68	52	30	80	20	4	-	9.78	7.48	0.0021	0.0016	0.09	0.06
		25、28	62	-										10	3	-
		30、32、35、38	82	60										3		16
		40、42、45、48、50、56	112	84										3		16
WGT3	2500	22、24	52	-	170	165	140	125	90	80	54	30	80	33	7	-	16.7	12.2	0.047	0.033	0.17	0.1
		25、28	62	-										23	3	-
		30、32、35、38	82	60										3		25
		40、42、45、48、50、55、56	112	84												16
		60、63	142	107												16
WGT4	4500	30、33、35、38	82	-	200	195	160	145	112	90	58	30	100	13	3	-	25.6	19.6	0.098	0.073	0.25	0.15
		40、42、45、48、50、55、56	112	84										3		17
		60、63、65、70、71、75	142	107
		80	172	132
WGT5	7100	30、32、35、38	82	-	225	215	180	168	128	100	63	30	100	23	3	-	35	26.1	0.175	0.126	0.35	0.22
		40、42、45、48、50、55、56	112	84										3		19
		60、63、65、70、71、75	142	107
		80、85、90	172	132
WGT6	10000	32、35、38	82	-	245	230	200	185	145	112	67	30	100	35	5	-	51.6	38	0.295	0.213	0.4	0.29
		40、42、45、48、50、55、56	112	-										5		-
		60、63、65、70、71、75	142	107												20
		80、85、90、95	172	132
		100	212	167
WGT7	14000	32、35、38	82	-	272	265	230	210	160	122	74	30	120	45	5	-	68.6	45	0.53	0.35	0.6	0.44
		40、42、45、48、50、55、56	112	-										15		-
		60、63、65、70、71、75	142	107										5		20
		80、85、90、95	172	132
		100、110	212	167
WGT8	20000	55、56	112	-	290	272	245	225	176	136	81	30	120	29	5	-	79.5	55.8	0.71	0.46	0.75	0.55
		60、63、65、70、71、75	142	107										5		34
		80、85、90、95	172	132												20
		100、110、120、125	212	167												20
WGT9	25000	65、70、71、75	142	107	315	305	265	245	190	140	88	30	155	5	5	38	106.5	80.5	1.05	0.77	1	0.79
		80、85、90、95	172	132												28
		100、110、120、125	212	167
		130、140	252	202
WGT10	40000	75	142	-	355	340	300	280	225	165	98	30	155	28	5	-	158.8	121.8	1.87	1.54	1.3	0.9
		80、85、90、95	172	132										5		38
		100、110、120、125	212	167												28
		130、140、150	252	202
		160	302	242
WGT11	56000	80、90、95	172	-	412	385	345	325	256	180	112	40	175	15	8	-	216.6	169.6	3.71	2.82	1.6	1.23
		100、110、120、125	212	167										8		32
		130、140、150	252	202
		160、170、180	302	242
WGT12	80000	120、125	212	167	440	435	375	360	288	210	125	40	205	8	8	45	305.3	245.3	6.43	4.84	2.6	1.9
		130、140、150	252	202												32
		160、170、180	302	242
		190、200	352	282
WGT13	112000	140、150	252	202	490	480	425	400	320	235	136	50	205	8	8	38	394.5	313.5	10.58	7.9	3.3	2.4
		160、170、180	302	242												32
		190、200、220	352	282												32
WGT14	160000	160、170、180	302	242	545	540	462	440	362	265	158	50	240	10	10	32	529.5	430.5	17.72	13.78	4.8	3.7
		190、200、220	352	282												32
		240、250、260	410	330												10
WGT15	224000	160、170、180	302	242	580	-	488	-	400	280	-	50	240	10	-	43	684.5	-	25.25	-	5	-
		190、200、220	352	282												32
		240、250、260	410	330												10
		280	470	380												10
WGT16	280000	180	302	242	650	-	560	-	440	300	-	50	240	12	-	63	948.2	-	43.7	-	7	-
		190、200、220	352	282												32
		240、250、260	410	330												12
		280、300	470	380												12
WGT17	355000	200、220	352	282	690	-	600	-	460	325	-	50	280	12	-	48	1059	-	57.37	-	8	-
		240、250、260	410	330												12
		280、300、320	470	380												12
WGT18	450000	220	352	282	750	-	650	-	510	350	-	60	280	12	-	73	1399	-	59.37	-	10	-
		240、250、260	410	330												12
		280、300、320	470	380
		340、360	550	450
WGT19	560000	240、250、260	410	330	775	-	690	-	535	372	-	60	350	12	-	12	1544	-	110.2	-	11	-
		280、300、320	470	380
		340、360、380	550	450
WGT20	710000	260	410	330	825	-	730	-	580	392.5	-	60	350	14	-	14	2099	-	166.1	-	13	-
		280、300、320	470	380
		340、360、380	550	450
		400	650	540
WGT21	800000	280、300、320	470	380	925	-	825	-	620	405	-	60	350	14	-	14	2482	-	242.7	-	20	-
		340、360、380	550	450
		400、420、440	650	540
WGT22	900000	320	470	380	950	-	850	-	665	410	-	60	400	14	-	14	2797	-	299.2	-	26	-
		340、360、380	550	450
		400、420、440、450、460	650	540
WGT23	1000000	360、380	550	450	1030	-	900	-	710	440	-	60	400	14	-	14	3183	-	388.8	-	29	-
WGT23	1000000	400、420、440、450、460、480、500	650	540	1030	-	900	-	710	440	-	60	400	14	-	14	3183	-	388.8	-	29	-
WGT24	1250000	380	550	450	1060	-	925	-	730	450	-	70	400	16	-	16	3801	-	482	-	32	-
		400、420、440、450、460、480、500	650	540
		520	800	680

中间套的质量和转动惯量

型号	Hmin/mm	质量m/kg		转动惯量I/kg.m²		中间套每加长10mm的质量		中间套每加长10mm转动惯量
		质量m/kg		转动惯量I/kg.m²		m/kg		I/kg
		Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ	Ⅰ	Ⅱ
WGT1	70	1.58	147	0.0032	0.0028	0.088	0.08	0.00011	0.000088
WGT2	80	2.68	2.4	0.082	0.0079	0.13	0.125	0.00022	0.00021
WGT3	80	3.5	3.1	0.015	0.0136	0.16	0.16	0.00041	0.00038
WGT4	100	5.2	5.2	0.032	0.031	0.2	0.19	0.0008	0.00071
WGT5	100	6	5.8	0.048	0.042	0.23	0.22	0.0012	0.001
WGT6	100	6.6	6.1	0.061	0.053	0.26	0.24	0.0017	0.0013
WGT7	120	10.5	8.6	0.134	0.105	0.32	0.3	0.003	0.0027
WGT8	120	11.5	9	0.164	0.117	0.32	0.3	0.003	0.0027
WGT9	155	15.7	13.8	0.25	0.209	0.42	0.4	0.0045	0.0043
WGT10	155	22.2	15.3	0.46	0.294	0.46	0.45	0.0064	0.006
WGT11	175	28.5	20.9	0.82	0.53	0.52	0.5	0.0091	0.009
WGT12	202	27.3	30.8	1.21	0.81	0.71	0.7	0.015	0.014
WGT13	205	46.4	39.4	1.94	1.56	0.83	0.8	0.024	0.023
WGT14	240	66.4	52.2	3.49	2.62	0.96	0.95	0.037	0.035
WGT15	240	73.4	-	4.42	-	1.03	-	0.044	-
WGT16	240	95.1	-	6.88	-	1.5	-	0.072	-
WGT17	280	132.4	-	10.78	-	2.5	-	0.16	-
WGT18	280	158.9	-	15.62	-	2.76	-	0.22	-
WGT19	350	182.4	-	19.3	-	2.96	-	0.27	-
WGT20	350	203.1	-	24.7	-	3.16	-	0.32	-
WGT21	350	261.6	-	38.1	-	4.2	-	0.5	-
WGT22	400	304.6	-	47.1	-	4.47	-	0.59	-
WGT23	400	391.6	-	70.9	-	5.77	-	0.88	-
WGT24	400	412	-	78	-	6.07	-	1.02	-

WGC鼓形齿式联轴器

型号	公称转矩Tn/N.m	许用转速 [n] /r.min^-1	轴孔直径	轴孔长度	D	D1	D2	D3	D4	B	B1	F	C		C1	质量		转动惯量		润滑脂/kg
			d1、d2	轴孔长度									C			kg		kg.m²		Ⅰ		Ⅱ
			d1、d2	Y									Ⅰ	Ⅱ		Ⅰ	Ⅱ	Ⅰ	Ⅱ	上	下	上、下
WGC1	710	7500	12、14	32	122	115	98	88	60	116	100	30	30	-	30	5.8	5.1	0.0079	0.0064	0.07	0.016	0.052
			16、18、19	42									20	14	20
			20、22、24	52									10	6	14
			25、28	62									6	6
			30、32、35、38	82
			40、42	112
WGC2	1250	6700	22、24	52	150	145	118	108	77	136	104	30	20	7	20	10	7.9	0.022	0.017	0.095	0.025	0.069
			25、28	62									10		16
			30、32、35、38	82									7
			40、42、45、48、50 、55、56	112									7
WGC3	2500	6300	22、24	52	170	165	140	125	90	160	108	30	33	7	33	17	17.8	0.047	0.033	0.17	0.07	0.11
			25、28	62									23		23
			30、32、35、38	82									7		20
			40、42、45、48、50 、55、56	112
			60、63	142
WGC4	4500	5600	30、32、35、38	82	200	195	160	145	112	180	116	30	13	7	20	26.2	20.5	0.099	0.074	0.29	0.11	0.14
			40、42、45、48、50 、55、56	112									7
			60、63、65、70、71 、75	142
			80	172
WGC5	7100	5300	30、32、35、38	82	225	215	180	168	128	200	126	30	23	8	28	36.1	27.7	0.177	0.13	0.36	0.15	0.21
			40、42、45、48、50 、55、56	112									8
			60、63、65、70、71 、75	142
			80、85、90	172
WGC6	10000	5000	32、35、38	82	245	230	200	185	145	224	134	30	35	10	35	53.2	39.8	0.3	0.22	0.5	0.21	0.27
			40、42、45、48、50 、55、56	112									10		28
			60、63、65、70、71 、75	142
			80、85、90、95	172
			100	212
WGC7	14000	4500	32、35、38	82	272	265	230	210	160	244	148	30	45	10	45	71.1	47.5	0.53	0.35	0.78	0.31	0.4
			40、42、45、48、50 、55、56	112									15		28
			60、63、65、70、71 、75	142									10
			80、85、90、95	172
			100、110	212
WGC8	20000	4250	55、56	112	290	272	245	225	176	272	162	30	29	10	30	83	59.6	0.72	0.47	0.98	0.43	0.52
			60、63、65、70、71 、75	142									10
			80、85、90、95	172
			100、110、120、125	212
WGC9	25000	4000	65、70、71、75	142	315	305	265	245	190	280	176	30	10	10	30	110	85	1.06	0.8	1.3	0.57	0.58
			80、85、90、95	172
			100、110、125	212
			130、140	252
WGC10	40000	3550	75	142	355	340	300	280	225	330	196	30	28	10	30	164	128	1.77	1.56	1.6	0.7	0.69
			80、85、90、95	172									10
			100、110、120、125	212
			130、140、150	252
			160	320
WGC11	56000	3000	85、90、95	172	412	385	345	325	256	360	224	30	15	14	36	224	178	3.76	2.88	2.1	0.93	0.94
			100、110、120、125	212									14
			130、140、150	252
			160、170、180	302
WGC12	80000	2800	120、125	212	440	435	375	360	288	414	250	30	14	14	36	315	255	6.55	4.93	3.1	1.3	1.5
			130、140、150	252
			160、170、180	302
			190、200	352
WGC13	112000	2500	140、150	252	490	480	425	400	320	470	272	30	14	14	36	406	325	10.6	8	4.5	1.5	2.3
			160、170、180	302
			190、200、220	352
WGC14	16000	2300	160、170、180	302	545	540	462	440	362	530	316	30	16	16	36	542	423	17.8	13.9	6.8	2.3	3.1
			190、200、220	352
			240、250、260	410

WGJ鼓形齿式联轴器

型号	公称转矩 Tn/N·m	圆柱型轴孔尺寸		扁孔型轴孔尺寸			D1	D2	D3	L1	L2	L3	L4	L5 min	L6	质量 m/kg		转动惯量 l/kg.㎡		润滑脂用量 kg
		d1、d2	L	d2 max	L max	B max										L5 min 质量	增长每米的质量	L5 min 转动惯量	增长每米的转动惯量
		d1、d2	J1型	d2 max	L max	B max										L5 min 质量	增长每米的质量	L5 min 转动惯量	增长每米的转动惯量
WGJ1	6.3	60、63	107	80	132	60	130	85	70	170	30	35	90	500	3	46	30.2	0.05	0.018	150
		65、70
		71、75
		80	132							195
WGJ2	11.2	70、71、75	107	100	167	75	160	110	90	175	30	40	110	500	3	76	49.9	0.28	0.05	250
		80、85	132							200
		90、95	132							200
		100	167							235
WGJ3	18	80、85	132	110	167	85	180	120	100	210	32	46	120	600	3	105	61.65	0.43	0.07	350
		90、95	132							210
		100、110	167							245
WGJ4	25	80、85	132	125	167	95	200	140	110	220	32	50	140	600	3	140	74.6	0.73	0.158	450
		90、95	132							220
		100、110、120、125	167							253
WGJ5	31.5	90、95	132	140	202	105	230	160	130	225	38	54	160	600	5	200	104	1.43	0.22	650
		100、110	167							260
		120、125	167							260
		130、140	202							295
WGJ6	50	110、120	167	160	242	120	260	180	140	287	38	84	180	800	5	280	121	2.56	0.296	900
		130	202							322
		140、150	202							322
		160	242							362
WGJ7	63	140、150	202	190	282	140	280	200	160	336	38	85	200	800	5	380	158	4.26	0.501	1400
		160	242							376
		170、180	242							376
		190	282							416
WGJ8	80	160、170、180	242	200	282	160	300	220	180	392	44	95	220	1000	5	480	200	6.02	0.81	1800
WGJ8	80	190、200	282	200	282	160	300	220	180	432	44	95	220	1000	5	480	200	6.02	0.81	1800
WGJ9	100	170、180	242	220	282	170	330	230	200	392	44	95	230	1000	5	550	247	7.95	1.24	2100
WGJ9	100	190、200、220	282	220	282	170	330	230	200	432	44	95	230	1000	5	550	247	7.95	1.24	2100
WGJ10	125	190、200、220	282	240	330	180	355	250	220	442	51	98	250	1000	5	720	298	12.7	1.8	2500
WGJ10	125	240	330	240	330	180	355	250	220	490	51	98	250	1000	5	720	298	12.7	1.8	2500
WGJ11	200	190、200、220	282	260	330	200	410	290	240	457	51	106	280	1200	5	1110	355	25.95	2.56	3000
WGJ11	200	240、250、260	330	260	330	200	410	290	240	505	51	106	280	1200	5	1110	355	25.95	2.56	3000
WGJ12	315	240、250、260	330	300	380	220	460	320	260	518	57	112	300	1200	6	1480	417	43.43	3.52	4000
WGJ12	315	280、300	380	300	380	220	460	320	260	568	57	112	300	1200	6	1480	417	43.43	3.52	4000
WGJ13	450	280、300、320	380	340	450	250	510	360	300	596	57	136	340	1400	6	2020	555	71.76	6.24	5200
WGJ13	450	340	450	340	450	250	510	360	300	666	57	136	340	1400	6	2020	555	71.76	6.24	5200
WGJ14	560	300、320	380	360	450	280	560	400	320	628	64	145	380	1500	6	2600	631	114.4	8.1	6500
WGJ14	560	340、360	450	360	450	280	560	400	320	698	64	145	380	1500	6	2600	631	114.4	8.1	6500
WGJ15	710	340、360、380	450	400	540	300	610	430	350	716	64	160	400	1500	6	3300	755	178	11.6	8000
WGJ15	710	400	540	400	540	300	610	430	350	806	64	160	400	1500	6	3300	755	178	11.6	8000
WGJ16	900	360、380	550	420	650	320	660	460	380	842	64	172	440	1600	10	4300	890	272	16	10000
WGJ16	900	400、420	650	420	650	320	660	460	380	942	64	172	440	1600	10	4300	890	272	16	10000
WGJ17	1120	400、420、440、450、460	650	460	650	350	710	500	470	964	64	182	480	1800	10	5500	1090	392	24	12000
WGJ18	1250	420、440、450、460、480、500	650	500	650	380	760	540	460	990	76	195	520	2000	10	6700	1310	553	35	15000
WGJ19	1600	440、450、460、480、500	650	530	800	400	810	580	500	1005	76	215	540	2000	10	8350	1540	805	48	16500
WGJ19	1600	530	800	530	800	400	810	580	500	1155	76	215	540	2000	10	8350	1540	805	48	16500
WGJ20	2000	450、460、480、500	650	560	800	420	860	600	530	1031	76	225	560	2000	10	9500	1730	1024	61	18500
WGJ20	2000	530、560	800	560	800	420	860	600	530	1181	76	225	560	2000	10	9500	1730	1024	61	18500
WGJ21	2240	480、500	650	600	800	450	910	650	560	1056	76	236	600	2500	10	11500	1930	1334	75.66	21000
WGJ21	2240	530、560、600	800	600	800	450	910	650	560	1206	76	236	600	2500	10	11500	1930	1334	75.66	21000
WGJ22	2800	530、560、600、630	800	630	800	480	965	680	600	1230	82	246	640	2500	13	12600	2220	1621	99.9	24000
WGJ23	3150	560、600、630	800	670	900	500	1000	710	630	1250	82	265	680	2500	13	17900	2450	2579	122	27000
WGJ23	3150	670	900	670	900	500	1000	710	630	1350	82	265	680	2500	13	17900	2450	2579	122	27000

RODA鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
S,S₁和S₂因外齿轴套正反装型式不同而不同，用以尽量满足安装轴端距离变化的需要。
S 为基本装配形式轴头间隙；S₁为一个轴套反装时轴头间隙；S₂ 为两个轴套均反装时的间隙。特殊轴头距离也可另行设计。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸									重量	转动惯量（4）	扭转刚度（4）	润滑脂用量
规格	Nm	Nm	1/min	D	D1	D2	d1-d2 (2)	L1-L2	S	S1	S2	A	Kg	J(Kgm²)	MNm/rad	Kg
RODA01	1900	3800	8800	110	82	68	14-50	43	3	5	7	56	4	0.005	2.51	0.03
RODA02	3000	5940	7200	140	104	85	17-62	50	3	8	13	62	8	0.016	5.79	0.06
RODA03	6200	12200	6200	170	127	106	20-80	62	3	14	25	75	14	0.040	8.76	0.09
RODA04	9300	18400	5300	210	155	132	26-98	76	5	12	19	90	26	0.11	16.46	0.12
RODA05	15400	31000	5000	235	182	150	30-112	90	5	24	43	105	39	0.20	21.86	0.3
RODA06	25300	49600	4800	270	210	175	35-133	105	6	27	48	120	58	0.45	34.87	0.4
RODA07	38600	76400	4100	310	248	206	70-158	120	6	32	58	135	91	0.88	60.06	0.6
RODA08	48800	96500	3800	338	275	235	85-174	135	8	37	66	158	115	1.33	69.56	0.8
RODA09	75300	147800	3400	378	306	252	95-192	150	8	50	92	180	165	2.48	113	1.4
RODA10	93000	181400	3200	400	330	274	105-210	175	8	52	96	200	211	3.59	119	2.5
RODA11	166100	327200	2900	445	365	305	120-232	190	8	58	108	214	260	5.00	140	3.0
RODA12	226000	447000	2500	508	425	355	130-276	220	10	72	134	245	411	10.39	216	4.5
RODA13	242000	480000	2300	540	465	368	140-282	250	16	96	176	295	527	14.94	118	3.0
RODA14	275000	543000	2100	580	500	405	160-312	270	16	106	196	315	676	22.93	274	3.6
RODA15	352000	696000	1900	648	546	450	170-345	290	16	126	236	335	884	36.84	387	4.8
RODA16	440000	880000	1800	685	582	486	190-372	325	20	150	280	365	1105	53.16	434	5.0
RODA17	561000	1122000	1700	760	642	520	220-390	245	20	149	278	395	1379	79.63	637	9.0
RODA18	726000	1452000	1500	800	684	555	245-425	265	20	166	312	415	1667	110	817	9.8
RODA19	858000	1716000	1400	840	720	590	275-465	400	20	180	340	445	2043	153	966	11.5
RODA20	1100000	2200000	1300	920	760	640	300-505	410	25	176	327	485	2452	217	1.180	11.5
RODA21	1320000	2640000	1100	990	844	704	325-555	430	25	185	345	515	3035	313	1.533	14.5
RODA22	1760000	3520000	950	1040	895	744	350-595	470	25	215	405	545	3720	434	1.827	23.0
RODA23	1980000	3960000	900	1142	970	810	375-625	500	30	228	425	595	4648	633	2.117	23.0
RODA24	2090000	4180000	850	1185	1015	835	400-660	520	30	226	422	620	5152	765	2.383	30.0
RODA25	2310000	4620000	800	1230	1060	870	425-690	540	30	238	446	640	5954	990	2.991	36.0
RODA26	2860000	5720000	750	1280	1130	928	450-735	570	30	260	490	670	6956	1.277	3.361	38.0
RODA27	4180000	8360000	700	1390	1240	1020	475-800	600	30	250	470	715	9036	1.980	4.557	46.0
RODA28	5962000	11924000	660	1550	1375	1130	500-900	670	35	275	515	790	13330	3.663	7.743	57.0
RODA29	7975000	15950000	600	1700	1560	1280	525-1000	740	35	275	515	880	17975	5.766	9.391	75.0
RODA30	9515000	19030000	560	1860	1685	1430	550-1100	800	35	300	565	970	23150	8.683	10.967	115.0

更高的联轴器转速运行，请联系Rokee技术部门特别设计。
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明或联系。
联轴器重量及转动惯量为孔径(Min)取值时数据。
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

RODT鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
注意DBSE是安装轴两端的距离，不是内齿法兰面的距离，设计或订货时需明确注明。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。
当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩 (max)	转速 (max)	基本尺寸						重量	接轴重量（每100mm）	转动惯量	每100mm接轴转动惯量	润滑油用量
规格	Nm	Nm	1/min	D	D1	D2	d1-d2	L1-L2	A	Kg	Kg	J(Kgm²)	J(Kgm²)	Kg
RODT01	1900	3800	6000	110	82	68	14-50	43	53	13	1	0.016	0.0008	0.03
RODT02	3000	5940	4800	140	104	85	17-62	50	65	22	1.2	0.043	0.0015	0.06
RODT03	6200	12200	4300	170	127	106	20-80	62	80	39	1.7	0.101	0.003	0.09
RODT04	9300	18400	4000	210	155	132	26-98	76	95	78	2.5	0.292	0.009	0.12
RODT05	15400	31000	3800	235	182	150	30-112	90	110	105	2.9	0.47	0.012	0.3
RODT06	25300	49600	3800	270	210	175	35-133	105	125	136	4	1.07	0.02	0.4
RODT07	38600	76400	3200	310	248	206	70-158	120	140	213	4.8	1.973	0.039	0.6
RODT08	48800	96500	2900	338	275	235	85-174	135	155	272	6.8	2.78	0.071	0.8
RODT09	75300	147800	2800	378	306	252	95-192	150	180	325	10.2	5.25	0.164	1.4
RODT10	93000	181400	2500	400	330	274	105-210	175	205	360	12.2	6.38	0.198	2.5
RODT11	166100	327200	2200	445	365	305	120-232	190	218	440	14.5	9.18	0.279	3.0
RODT12	226000	447000	1700	508	425	355	130-276	220	252	660	17.6	17.98	0.525	4.5
RODT13	242000	480000	1300	540	465	368	140-282	250	300	770	25	22.9	0.723	3.0
RODT14	275000	543000	1150	580	500	405	160-312	270	320	940	28	33.35	0.998	3.6
RODT15	352000	696000	1050	648	546	450	170-345	290	340	1180	31.5	53.45	1.46	4.8
RODT16	440000	880000	990	685	582	486	190-372	325	370	1450	36.4	70.66	1.65	5.0
RODT17	561000	1122000	950	760	642	520	220-390	245	400	1850	46.6	109.2	2.55	9.0
RODT18	726000	1452000	900	800	684	555	245-425	265	420	2080	48	142	3.212	9.8
RODT19	858000	1716000	860	840	720	590	275-465	400	450	2500	56	194.76	4.61	11.5
RODT20	1100000	2200000	800	920	760	640	300-505	410	490	2998	61.5	280.55	5.99	11.5
RODT21	1320000	2640000	740	990	844	704	325-555	430	520	3600	65	388.98	8.08	14.5
RODT22	1760000	3520000	700	1040	895	744	350-595	470	550	4400	83	533.22	11.74	23.0
RODT23	1980000	3960000	640	1142	970	810	375-625	500	600	5475	89.3	782.15	13.66	23.0
RODT24	2090000	4180000	600	1185	1015	835	400-660	520	630	5940	92.5	927.93	14.65	30.0
RODT25	2310000	4620000	550	1230	1060	870	425-690	540	650	6830	95	1190	17.42	36.0
RODT26	2860000	5720000	520	1280	1130	928	450-735	570	680	7760	105	1498	24.25	38.0
RODT27	4180000	8360000	460	1390	1240	1020	475-800	600	725	9990	142	2281	38.9	46.0
RODT28	5962000	11924000	420	1550	1375	1130	500-900	670	800	14300	176	4088	63.24	57.0
RODT29	7975000	15950000	380	1700	1560	1280	525-1000	740	890	18748	198.4	6266	91.325	75.0
RODT30	9515000	19030000	350	1860	1685	1430	550-1100	800	980	23950	230	9240	118.745	115.0

更高的联轴器转速运行，请联系Rokee技术部门
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明或联系
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
联轴器重量及转动惯量为孔径(min)和DBSE为1000mm取值时数据。
DBSE为主从动轴端面间距离而非外齿轴套之间的距离，由客户根据机组尺寸链需要自行选取。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。
许用转速(max)与DBSE长度密切相关，如对转速与长度选用有任何疑虑，请联系Rokee技术人员。

RODX鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
注意DBSE是安装轴两端的距离，不是内齿法兰面的距离，设计或订货时需明确注明。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。
当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸								重量	接轴重量（每100mm）	转动惯量	每100mm接轴转动惯量	润滑脂用量
规格	Nm	Nm	1/min	D	D1	D2	D3	d1-d2	L1-L2	S	A	Kg	Kg	J(Kgm²)	J(Kgm²)	Kg
RODX01	1900	3800	6000	110	82	68	82	14-56	43	3	53	24	2.2	0.018	0.0009	0.03
RODX02	3000	5940	4700	140	104	85	105	17-70	50	3	65	38	2.8	0.047	0.0019	0.06
RODX03	6200	12200	4400	170	127	106	130	20-90	62	3	80	62	4.5	0.117	0.0038	0.09
RODX04	9300	18400	4000	210	155	132	155	26-105	76	5	95	104	6.5	0.29	0.009	0.12
RODX05	15400	31000	3920	235	182	150	178	30-120	90	5	110	138	8.6	0.55	0.012	0.3
RODX06	25300	49600	3850	270	210	175	210	35-142	105	6	125	202	13.5	1.13	0.025	0.4
RODX07	38600	76400	3300	310	248	206	248	70-168	120	6	140	289	16.6	2.22	0.056	0.6
RODX08	48800	96500	2900	338	275	235	275	85-190	135	8	155	370	22.3	3.42	0.084	0.8
RODX09	75300	147800	2650	378	306	252	308	95-216	150	8	180	480	26.2	6.1	0.122	1.4
RODX10	93000	181400	2300	400	330	274	335	105-230	175	8	205	592	32	8.94	0.172	2.5
RODX11	166100	327200	2100	445	365	305	360	120-252	190	8	218	730	36.8	12.25	0.278	3.0
RODX12	226000	447000	1800	508	425	355	415	130-290	220	10	252	1048	54	25.04	0.522	4.5
RODX13	242000	480000	1550	540	465	368	430	140-292	250	16	300	1985	62	33.05	0.622	3.0
RODX14	275000	543000	1420	580	500	405	465	160-350	270	16	320	2460	68.5	50.5	0.902	3.6
RODX15	352000	696000	1300	648	546	450	510	170-380	290	16	340	3070	85	78.2	1.335	4.8
RODX16	440000	880000	1200	685	582	486	550	200-410	325	20	370	3700	95.2	107.5	1.711	5.0
RODX17	561000	1122000	1100	760	642	520	600	220-450	245	20	400	4255	105.8	150.2	2.159	9.0
RODX18	726000	1452000	1050	800	684	555	640	245-480	265	20	420	5003	125.3	201	3.03	9.8
RODX19	858000	1716000	990	840	720	590	690	275-520	400	20	450	5998	152.5	291.2	4.162	11.5
RODX20	1100000	2200000	930	920	760	640	742	300-560	410	25	490	7078	173.6	414.8	5.813	11.5
RODX21	1320000	2640000	870	990	844	704	800	325-600	430	25	520	8600	203.9	588.8	8.335	14.5
RODX22	1760000	3520000	820	1040	895	744	865	350-650	470	25	550	10003	241.5	809.4	11.345	23.0
RODX23	1980000	3960000	770	1142	970	810	905	375-680	500	30	600	11942	264.5	1091.5	13.61	23.0
RODX24	2090000	4180000	730	1185	1015	835	950	400-710	520	30	630	13162	284.8	1327	16.22	30.0
RODX25	2310000	4620000	680	1230	1060	870	1035	425-770	540	30	650	15720	322.6	1768.3	19.92	36.0
RODX26	2860000	5720000	650	1280	1130	928	1080	450-810	570	30	680	17220	376.5	2252.5	28.02	38.0
RODX27	4180000	8360000	580	1390	1240	1020	1200	475-900	600	30	725	20960	435	3315.6	36.55	46.0
RODX28	5962000	11924000	540	1550	1375	1130	1355	500-900	670	35	800	28990	562.2	5988.4	60.42	57.0
RODX29	7975000	15950000	480	1700	1560	1280	1500	525-1000	740	35	890	33506	695.6	7586.6	95.88	75.0
RODX30	9515000	19030000	400	1860	1685	1430	1650	575-1200	800	35	980	36460	832.5	9981.3	132.5	115.0

更高的联轴器转速运行，请联系Rokee技术部门
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
DBSE为主从动轴端面间距离而非外齿轴套之间的距离，由客户根据机组尺寸链需要自行选取。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

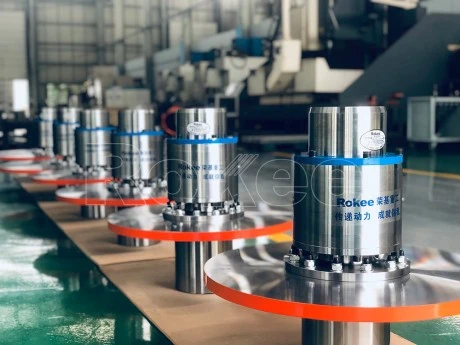

RODP鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。
当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸									重量	转动惯量	润滑脂用量
规格	Nm	Nm	1/min	D	D1	D2	DP	d1-d2	L1-L2	S	A	X	Kg	J(Kgm²)	Kg
RODP01	1900	3800	3200 3200	110	82	68	250 315	14-50	43	16	56		9 12	0.042 0.102	0.03
RODP02	3000	5940	3200 2850 2600 2200	140	104	85	315 355 400 450	17-62	50	16	62		15 18 20 23	0.112 0.171 0.252 0.397	0.06
RODP03	6200	12200	2600 2200 1900 1800	170	127	106	400 450 500 560	20-80	62	16	75		26 29 33 38	0.278 0.422 0.626 0.936	0.09
RODP04	9300	18400	2200 1900 1800 1600	210	155	132	450 500 560 630	26-98	76	18	90		41 44 49 56	0.490 0.696 1.000 1.60	0.12
RODP05	15400	31000	1900 1800 1600 1400	235	182	150	500 560 630 710	30-112	90	18	105		57 61 68 77	0.78 1.09 1.69 2.60	0.3
RODP06	25300	49600	1600 1400 1300 1200	270	210	175	560 630 710 800	35-133	105	19	120		89 98 108 133	1.56 1.90 2.85 4.32	0.4
RODP07	38600	76400	1600 1400 1300 1200	310	248	206	630 710 800	70-158	120	19	135		122 130 141	2.32 3.25 4.75	0.6
RODP08	48800	96500	1300 1200	338	275	235	710 800	85-174	135	21	158		158 170	3.70 5.20	0.8
RODP09	75300	147800	1200 1200	378	306	252	800 900	95-192	150	23	180		192 234	6.92 8.33	1.4

更高的联轴器转速运行，请联系Rokee技术部门。
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明
联轴器重量及转动惯量为孔径(min)取值时数据。
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

RODF鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。
当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸											重量	转动惯量	润滑脂用量
规格	Nm	Nm	1/min	DP	D1	D2	D3	d1(max)	d2	L1	L2	L3	A	X	Kg	J(Kgm²)	Kg
RODF01	1900	3800	3200 2800 2500 2200	315 355 400 450	125 145 165 175	80 100 108 110	140	50 60 70 72	17-65	107 107 107 142	50	115 115 115 115	63	102 102 102 137	35 41 50 64	0.254 0.398 0.612 1.012	0.03
RODF02	3000	5940	2500 2200 1900 1800	400 450 500 560	165 175 215 225	108 110 155 160	170	70 72 100 105	20-80	107 142 142 142	62	115 125 140 140	75	102 137 137 137	57 70 93 104	0.627 1.116 1.765 2.420	0.06
RODF03	6200	12200	2200 1900 1800 1600	450 500 560 630	175 215 225 238	110 155 160 168	210	72 100 105 110	26-100	142 142 142 142	76	140 160 160 160	90	137 137 137 137	82 105 118 142	1.065 1.663 2.473 3.868	0.09
RODF04	9300	18400	1900 1800 1600 1400	500 560 630 710	215 225 238 270	155 160 168 190	235	100 105 110 125	30-115	142 142 142 142	90	180 180 180 180	108	137 137 137 137	121 132 155 185	1.760 2.495 4.003 6.452	0.12
RODF05	15400	31000	1600 1400 1300	630 710 800	238 270 300	168 190 215	270	110 125 140	35-135	142 142 142	105	195 195 195	125	137 137 137	179 196 252	4.190 6.650 10.374	0.3
RODF06	25300	49600	1400 1300 1200	710 800 900	270 300 330	190 215 245	310	125 140 150	70-160	142 142 142	120	221 221	140	137 137 137	215 246 301	4.665 7.230 12.47	0.4
RODF07	38600	76400	1300 1200	800 900	300 330	215 245	338	140 150	85-180	142 142	135	236 236	160	137 137	294 342	8.490 14.22	0.6

更高的联轴器转速运行，请联系Rokee技术部门。
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明。
联轴器重量及转动惯量为孔径(min)取值时数据。
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。
L₃可以根据客户机组尺寸链不同需要提供。

RODW鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸									重量	转动惯量	润滑脂用量
	额定扭矩	扭矩(max)	转速(max)	基本尺寸									重量	转动惯量	润滑脂用量
	Nm	Nm	1/min	DF	D	D1	D2	B	d1-d2	L1-L2	S	A	Kg	J(Kgm²)	Kg
RODW01	1900	3800	3000	200	110	82	68	75	14-50	43	12	56	9.0	0.042	0.03
RODW02	3000	5940	3000 2500 2000	200 250 315	140	104	85	75 95 120	17-62	50	12 12 15	62	12.8 17.5 24.0	0.051 0.118 0.322	0.06
RODW03	6200	12200	2500 2000 1800 1550	250 315 350 400	170	127	106	95 120 130 155	20-80	62	12 15 15 18	75	23.2 30.6 35.0 50.0	0.144 0.351 0.419 1.002	0.09
RODW04	9300	18400	2000 1800 1550	315 350 400	210	155	132	120 130 155	26-98	76	16 18 18	90	43.3 48.0 61.5	0.410 0.556 1.129	0.12
RODW05	15400	31000	2000 1800 1550 1400	315 350 400 450	235	182	150	120 130 155 175	30-112	90	16 18 18 18	105	55.1 59.8 72.0 82.0	0.514 0.712 1.249 1.785	0.3
RODW06	25300	49600	1550 1400 1300	400 450 500	270	210	175	155 175 195	35-133	105	20 20 20	120	87.0 98.5 108.4	1.534 2.121 2.924	0.4
RODW07	38600	76400	1300 1200 1100	500 560 630	310	248	206	195 200 245	70-158	120	21 21 23	135	143.0 152.6 193.0	3.422 4.254 9.102	0.6
RODW08	48800	96500	1300 1200 1100 950	500 560 630 710	338	275	235	195 200 245 270	85-174	135	23 23 25 25	158	170.2 179.9 220.4 262.5	3.853 4.795 9.746 15.338	0.8
RODW09	75300	147800	1200 1100 950 750	560 630 710 800	378	306	252	200 245 270 320	95-192	150	23 25 25 29	180	234.4 293.5 328.8 390.6	12.332 17.933 21.694 30.635	1.4

更高的联轴器转速运行，请联系Rokee技术部门特别设计
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明
联轴器重量及转动惯量为孔径(min)取值时数据。
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

RODU鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸										重量	转动惯量	润滑脂用量
规格	Nm	Nm	1/min	DF	D	D1	D2	B	d1-d2	L1	L2	S	A	Kg	J(Kgm²)	Kg
RODU01	1900	3800	3000	200	110	82	68	75	14-50	105	43	3	56	11.2	0.041	0.03
RODU02	3000	5940	3000 2500 2000	200 250 315	140	104	85	75 95 120	17-62	115 125 140	50	3 3 3	62	16.9 21.3 27.7	0.059 0.125 0.296	0.06
RODU03	6200	12200	2500 2000 1800 1550	250 315 350 400	170	127	106	95 120 130 155	20-80	130 145 145 160	62	3 3 3 3	75	30.3 38.8 45.0 58.2	0.167 0.359 0.552 1.054	0.09
RODU04	9300	18400	2000 1800 1550	315 350 400	210	155	132	120 130 155	26-98	155 155 170	76	5 5 5	90	55.0 60.6 75.5	0.460 0.672 1.188	0.12
RODU05	15400	31000	2000 1800 1550 1400	315 350 400 450	235	182	150	120 130 155 175	30-112	155 155 170 180	90	5 5 5 5	105	65.7 71.3 88.3 106.6	0.54 0.74 1.26 2.10	0.3
RODU06	25300	49600	1550 1400 1300	400 450 500	270	210	175	155 175 195	35-133	200 210 220	105	6 6 6	120	118.8 137.2 160.5	1.59 2.38 3.77	0.4
RODU07	38600	76400	1300 1200 1100	500 560 630	310	248	206	195 200 245	70-158	220 220 250	120	6 6 6	135	177.9 193.4 238.8	4.15 4.93 9.15	0.6
RODU08	48800	96500	1300 1200 1100 950	500 560 630 710	338	275	235	195 200 245 270	85-174	235 235 265 280	135	8 8 8 8	158	225.0 230.4 273.3 304.4	4.96 5.69 9.86 14.68	0.8
RODU09	75300	147800	1200 1100 950 750	560 630 710 800	378	306	252	200 245 270 320	95-192	255 265 295 315	150	8 8 8 8	180	252.5 303.8 365.5 421.8	7.20 11.68 17.35 22.39	1.4

更高的联轴器转速运行，请联系Rokee技术部门特别设计
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明
联轴器重量及转动惯量为孔径(min)取值时数据。
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。
L₁可以根据客户机组尺寸链不同需要提供。

RODV鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸							重量	转动惯量（4）	润滑脂用量
规格	Nm	Nm	1/min	D	D1	D2	d1-d2 (2)	L1-L2	S	A	Kg	J(Kgm²)	Kg
RODV01	1900	3800	8800	110	82	68	14-50	43	6	56	4	0.005	0.03
RODV02	3000	5940	7000	140	104	85	17-62	50	6	62	8.5	0.018	0.06
RODV03	6200	12200	6000	170	127	106	20-80	62	6	75	16	0.046	0.09
RODV04	9300	18400	4800	210	155	132	26-98	76	8	90	27	0.18	0.12
RODV05	15400	31000	4300	235	182	150	30-112	90	8	105	40	0.27	0.3
RODV06	25300	49600	3700	270	210	175	35-133	105	11	120	60	0.52	0.4
RODV07	38600	76400	3300	310	248	206	70-158	120	11	135	84	0.94	0.6
RODV08	48800	96500	2900	338	275	235	85-174	135	13	158	120	1.39	0.8
RODV09	75300	147800	2700	378	306	252	95-192	150	13	180	169	2.57	1.4
RODV10	93000	181400	2400	400	330	274	105-210	175	14	200	218	4.09	2.5
RODV11	166100	327200	2300	445	365	305	120-232	190	14	214	268	5.20	3.0
RODV12	226000	447000	2000	508	425	355	130-276	220	16	245	420	10.68	4.5

更高的联轴器转速运行，请联系Rokee技术部门特别设计
轴孔键槽按照DIN6885标准执行，若有其他要求，请特别注明
联轴器重量及转动惯量为孔径(min)取值时数据。
A值为调整联轴器外齿轴套或更换内齿密封圈所需间隙。
更长的外齿轴套或者任何其他性能要求均可向Rokee技术部门另行定制。

RODM鼓形齿式联轴器

A为更换密封或者维修时内齿套需要移动的基本距离。
L₁和L₂的数值为推荐标准尺寸，意味着更快捷的供货。当实际需要不同时，设计选型或订货时须予以特殊确定。

规格	额定扭矩	扭矩(max)	转速(max)	基本尺寸								重量	转动惯量（4）	润滑脂用量
规格	Nm	Nm	1/min	D0	D	D1	D2	d1-d2 (2)	L1-L2	S	A	Kg	J(Kgm²)	Kg
RODM01	1900	3800	8800	200	110	82	68	14-50	43	40	56	15	0.048	0.03
RODM02	3000	5940	7000	240	140	104	85	17-62	50	52	62	28	0.146	0.06
RODM03	6200	12200	6000	280	170	127	106	20-80	62	65	75	39	0.352	0.09
RODM04	9300	18400	4800	320	210	155	132	26-98	76	84	90	65	0.66	0.12
RODM05	15400	31000	4300	365	235	182	150	30-112	90	100	105	97	1.14	0.3
RODM06	25300	49600	3700	400	270	210	175	35-133	105	110	120	142	2.199	0.4
RODM07	38600	76400	3300	470	310	248	206	70-158	120	125	135	189	3.02	0.6
RODM08	48800	96500	2900	500	338	275	235	85-174	135	140	158	242	4.05	0.8
RODM09	75300	147800	2700	550	378	306	252	95-192	150	160	180	363	9.35	1.4
RODM10	93000	181400	2400	580	400	330	274	105-210	175	190	200	445	13.56	2.5
RODM11	166100	327200	2300	635	445	365	305	120-232	190	200	214	535	23.34	3.0
RODM12	226000	447000	2000	708	508	425	355	130-276	220	230	245	693	114.39	4.5
