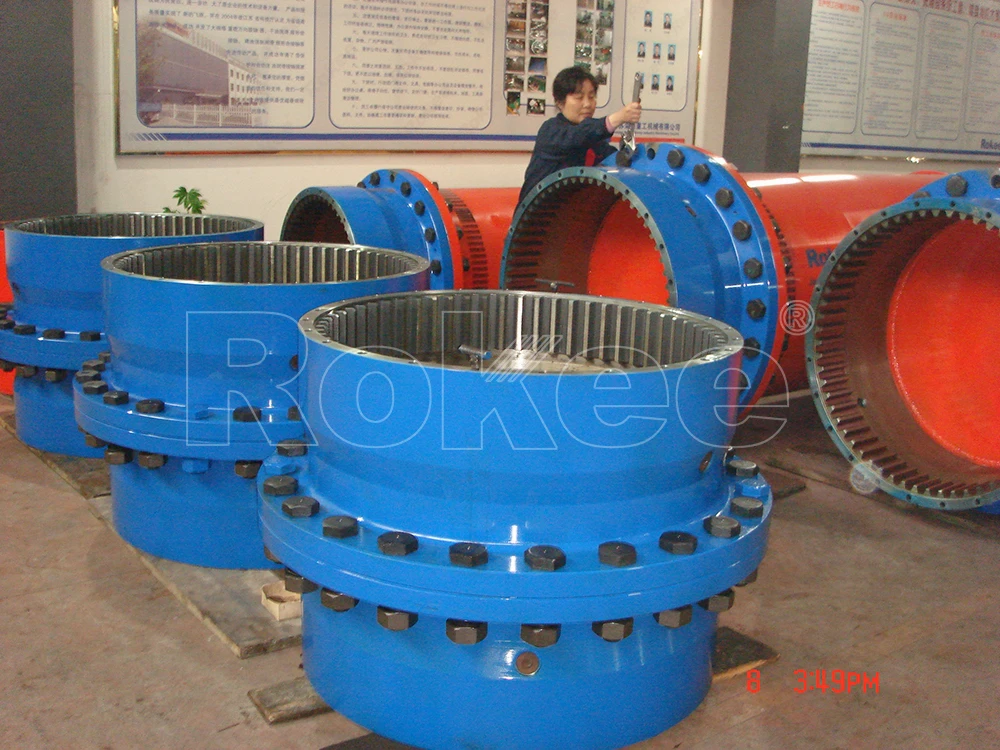

轧机鼓形齿联轴器是冶金轧制设备传动系统中的核心传动部件，主要由内齿圈与鼓形外齿轴套组合构成，依托齿面啮合完成扭矩传递，衔接轧机电机、减速机与轧辊等关键结构。相较于普通直齿联轴器，其外齿采用弧形鼓形齿面设计，能够适配设备运行中产生的径向、轴向与角向多维度轴线偏移，有效弥补设备安装误差、轧辊热膨胀以及辊缝调节带来的轴系错位问题。轧机运行过程中存在持续交变载荷与机械冲击，轧机鼓形齿式联轴器凭借均匀的齿面受力结构，可分散运行冲击载荷，降低传动振动与噪音，提升传动运行的平稳性。同时它结构紧凑，承载负荷能力强，适配轧机重载连续作业的生产工况，能够减少传动部件磨损，延长设备检修间隔，保障轧制生产线持续稳定运转，满足各类钢材轧制加工的传动使用需求。
冶金轧钢生产线始终处于高负荷、强冲击、多粉尘、高低温交替的复杂工况之中，轧机主传动系统作为整条生产线的动力核心，需要持续稳定传递超大扭矩，同时抵消设备运行中产生的各类轴系偏差，保护电机、减速机、轧辊等核心设备不受应力损伤。联轴器作为轴系连接与动力传递的关键零部件，直接决定轧机运行的稳定性与连续生产时长，而鼓形齿联轴器凭借适配重载工况的独特结构与综合性能，成为各类冷热轧机、粗精轧机组传动系统的主流配套部件，相较于传统直齿齿式联轴器，能够更好适配轧机严苛的运行环境，补齐传统传动连接件在复杂工况下的运行短板。
鼓形齿式联轴器整体由内齿圈、鼓形外齿轴套、连接法兰、密封组件以及润滑结构组成，整体属于刚挠结合型传动连接件，刚性结构可以保障大扭矩无损耗传递，柔性齿面结构又可以实现多维度轴系偏差补偿，平衡传动刚性与运行容错性。其核心结构区别于普通直齿联轴器，在于外齿齿面采用圆弧鼓形曲面设计，齿厚沿着齿宽方向呈现中间厚、两端薄的渐变形态，齿面曲面的中心与传动轴轴线保持重合，同时内外齿啮合间隙经过精细化优化，预留出充足的位移调节空间。传统直齿联轴器齿面为平面结构，两轴出现微小偏移后，齿面会出现边缘单点接触，运行过程中极易产生应力集中，加剧齿面磨损与齿根疲劳损伤，还会放大设备振动，长期运行后会直接损伤轧机轴承与减速机齿轮，而鼓形齿的曲面结构可以让齿面在偏移状态下依旧保持大面积均匀啮合，从结构层面规避局部应力集中问题。
轧机在实际生产运行过程中，轴系偏差无法彻底消除，设备基础长期受力发生沉降、轧辊受热产生热变形、安装调试存在同轴度误差、轧制钢板瞬间冲击载荷带来的轴系晃动，都会引发传动轴之间出现径向、轴向以及角向三类位移偏差，这也是轧机传动部件故障率远高于普通机械设备的核心原因。鼓形齿联轴器可以同时兼容三类位移偏差，径向位移能够适配设备基础沉降带来的上下左右偏移，轴向位移可以抵消轧辊热胀冷缩产生的轴向往复窜动，角向位移则可以弥补安装同轴度误差与动态运行倾斜。在轧钢动态轧制过程中，传动轴时刻处于微小角度偏移状态，鼓形齿面能够自适应啮合角度变化，平稳消化动态偏移带来的额外载荷，让动力传递始终保持平顺状态，有效降低整个传动系统的振动幅度，减少冲击载荷对电机和减速机的反向冲击。
不同类型轧机的运行工况存在明显差异，鼓形齿式联轴器也可以通过结构微调适配全流程轧钢工序。粗轧机需要面对钢坯高温轧制带来的剧烈冲击载荷，单次轧制扭矩峰值较大，设备运行振动幅度高，配套的鼓形齿联轴器会优化齿面模数与齿宽，提升整体结构强度，强化抗冲击疲劳能力，保证反复冲击载荷下齿面不会出现剥落与裂纹；精轧机对板材轧制精度要求极高，微小的传动振动都会影响钢板表面平整度与尺寸精度，这类场景下的联轴器会优化齿面加工精度，控制啮合间隙，进一步提升传动平稳性，抑制传动系统微振动；冷轧机运行转速更高，设备运行稳定性要求严苛，同时现场存在乳化液水汽侵蚀，联轴器会搭配优化后的密封结构，阻隔水汽与乳化液进入啮合齿面，避免齿面锈蚀与润滑脂失效，适配高速连续运行需求。
为适配轧机长期连续不间断运行的生产需求，鼓型齿式联轴器在材料选型与热处理工艺上有着严苛标准，主体零部件普遍采用高强度合金钢材加工而成，先后经过锻造、粗精加工、渗碳淬火、齿面精磨等多道工序处理，提升齿面硬度与芯部韧性，既保证齿面具备良好的耐磨性能，抵御长期啮合摩擦损耗，又能让齿体拥有足够韧性，应对轧制瞬间的冲击载荷，避免齿根断裂失效。同时密封与润滑系统是延长联轴器使用寿命的关键环节，轧机现场粉尘、水汽、油污混杂，一旦杂质进入内外齿啮合区域，会快速加剧齿面磨损，因此行业内普遍采用多层迷宫密封搭配防尘密封圈的组合密封方式，隔绝外界杂质。内部长效润滑脂可以持续降低齿面啮合摩擦，减少运行发热，定期补充润滑介质即可维持长期稳定运行，降低设备日常维护频次。
在日常运维过程中，鼓形齿联轴器的故障大多来源于润滑失效、密封损坏以及轴系偏移超出补偿范围三类问题。长期运行后密封件老化破损会导致润滑脂流失、杂质侵入，进而引发齿面异常磨损、运行异响；生产线改造、设备移位后未重新校准同轴度，会让轴系偏移量超过联轴器额定补偿极限，造成齿面受力过载。日常运维中只需定期检查密封完整性、补充专用润滑脂，结合设备检修周期校准传动轴同轴度，就能大幅降低故障发生率，延长联轴器服役周期。对比弹性联轴器，鼓形齿联轴器承载能力更强，不存在弹性元件老化失效的问题，更适合轧机重载长效运行场景；对比刚性联轴器，其具备位移补偿能力，无需严苛的安装同轴度，降低设备安装与检修难度。
随着冶金行业朝着智能化、连续化、高精度轧制方向升级，轧机生产线的运行负荷与连续作业时长持续提升，传动系统对连接件的可靠性、容错性、免维护能力要求也不断提高。鼓形齿联轴器也在持续进行技术迭代，通过精细化齿形优化进一步降低传动噪音与振动，通过密封结构升级适配更加恶劣的现场工况，通过一体化锻造工艺提升整体结构稳定性，持续贴合现代轧钢设备的升级需求。作为轧机传动系统中不起眼却不可或缺的基础部件，鼓形齿联轴器依靠刚柔兼具的传动特性，化解了轧机复杂工况下轴系传动的各类难题，保障整条轧钢生产线安全、平稳、高效运行，成为现代冶金重载传动领域不可或缺的核心零部件。
