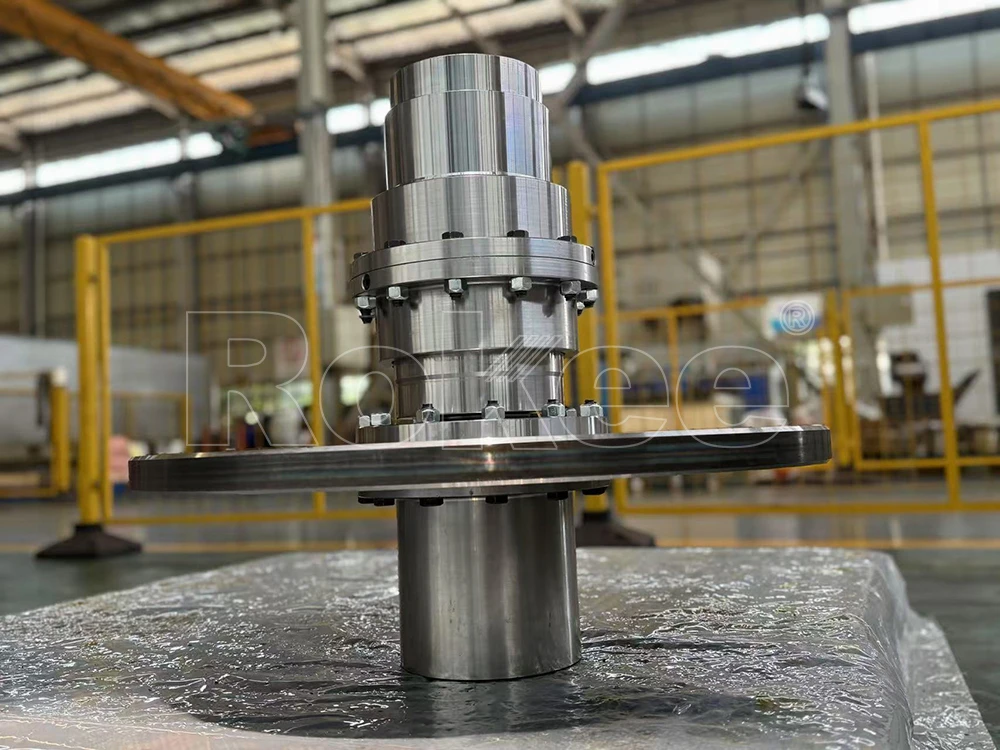

制动盘鼓形齿联轴器属于刚挠结合式传动部件，在常规鼓形齿联轴器结构基础上整合制动盘结构，实现动力传动与设备制动一体化运行，有效简化机械传动系统整体结构。该设备主要由轴套、内齿圈、鼓形外齿以及一体式制动盘构成，鼓形齿特殊的弧形齿面结构，能够适配两轴运行过程中产生的径向、轴向与角向偏移，缓解轴系安装偏差带来的运行冲击。设备运行时依靠内外齿轮啮合传递扭矩，保障动力传输平稳连贯，配套制动结构可配合外置制动装置完成设备减速与锁止操作。这款联轴器承载能力较强，运行过程中振动与噪音较低，齿面受力均匀，不易出现局部应力集中问题，能够适配重载、启停频繁的工业工况，广泛应用于起重运输、冶金、矿山等机械设备传动系统，兼顾传动稳定性与作业安全防护需求。
在现代化工业传动系统中，传动轴系往往需要同时满足动力平稳传输、轴线偏差补偿、可靠制动停机三大核心需求，传统分体式传动与制动结构存在占用空间大、同轴度调试难度高、运行振动噪声大、零部件磨损加剧等诸多问题，难以适配重载、频繁启停、复杂工况下的设备运行要求。制动盘鼓形齿联轴器作为刚挠结合的一体化传动部件，将鼓形齿扭矩传递结构与制动盘制动结构融为一体，优化了轴系整体布局，兼顾传动柔性与制动稳定性，如今已经广泛应用于起重运输、冶金加工、矿山输送、港口机械等主流工业领域，成为轴系传动系统中优化运行性能、简化设备结构的关键零部件。
制动盘鼓形齿式联轴器整体采用一体化集成设计，整体结构紧凑规整，主要由双侧轴套、内外啮合齿圈、一体式制动盘、紧固连接组件以及密封防护结构组成，各零部件一体化装配成型，无需额外加装独立制动组件，有效缩减了传动机构的整体轴向空间。相较于常规直齿齿式联轴器，其核心差异化设计在于外齿采用球面弧形的鼓形结构，齿面呈现中间厚、两端薄的渐变形态，齿侧预留合理的啮合间隙，这种齿形改动从根源上优化了齿轮啮合时的接触状态。制动盘与从动端轴套采用整体锻造加工工艺，二者无拼接缝隙，运行过程中不会出现制动盘偏移、松动等问题，制动产生的轴向冲击力可以直接通过轴套传递至整体传动结构，避免冲击力集中作用于单一啮合齿面，保护核心传动齿组不受损伤。配套的密封防护结构可以隔绝外界粉尘、水汽与切削杂质进入齿面啮合区域，保障内部润滑脂长期处于稳定洁净的工作环境，适配户外、多粉尘、高湿度等恶劣现场工况。
从运行工作原理来看，制动盘鼓型齿联轴器同时完成动力传输与制动停机两项独立工作，两套功能系统互不干扰且相互协同。正常设备运行阶段，主动端轴套跟随动力源同步转动，外部鼓形外齿与内齿圈均匀啮合，依靠齿面之间的挤压作用力完成扭矩的平稳传递，带动从动端设备同步运转。面对设备安装误差、运行过程中机架形变、轴承磨损带来的轴向、径向以及角向轴线偏移，鼓形齿可以依靠自身弧形齿面自适应调整啮合角度，自动补偿各类轴线偏差，避免轴系硬连接带来的硬性应力，降低传动轴、轴承以及减速机等配套零部件的附加载荷。当设备需要减速或者紧急停机时，外置制动器夹持一体式制动盘产生摩擦力矩，借助制动盘与联轴器本体的刚性连接结构，快速阻滞轴系转动，实现整机平稳制动。整个制动过程力矩传递均匀，不会出现扭矩骤变引发的传动冲击，保障传动齿轮、主轴等核心部件始终处于稳定受力状态。
对比市面上普通齿式联轴器以及分体式制动传动结构，制动盘鼓形齿联轴器具备多方面实用优势。首先是结构集成化优势，省去独立制动轮、制动支架以及中间连接轴等冗余零部件，简化整机装配流程，降低现场安装调试的工作量，同时减少后期故障检修点位，缩减设备运维成本。其次是偏差补偿能力更强，普通直齿联轴器仅能实现小范围角向偏差补偿，而鼓形齿的球面啮合结构可适配更大角度的轴线偏移，设备长期运行产生的机架形变、部件磨损带来的同轴度误差都可以被有效抵消，大幅降低齿面偏磨概率。再者是抗冲击与耐疲劳性能突出，工业现场频繁启停、重载冲击是损伤传动部件的主要诱因，该款联轴器制动负荷直接作用于联轴器本体，而非啮合齿面，齿组始终保持稳定的啮合状态，长期反复启停工况下依旧可以维持稳定的传动精度。除此之外，整体刚性与柔性实现平衡，既拥有齿轮传动本身大扭矩承载、高传动效率的刚性优势，又具备齿面自适应形变带来的柔性缓冲能力，兼顾重载传动与减振缓冲双重需求。
在实际工业工况适配层面，制动盘鼓形齿式联轴器针对性适配高频启停、连续重载、露天恶劣环境三类典型场景。起重机械的卷扬机构与行走机构需要频繁启停、正向反向切换运转，轴系反复承受交变载荷，一体化制动结构可以快速响应制动指令，同时缓冲换向带来的传动冲击，保护减速机与钢丝绳传动结构；冶金生产线的输送辊道、冷却输送设备长期处于连续运转状态，现场高温粉尘环境复杂，密封结构搭配耐磨齿面设计，能够适应长期不间断运行，减少停机维护频次；矿山皮带输送机、港口装卸机械多存在现场安装偏差大、机架易形变的问题，优异的轴线补偿能力可以适配现场非标安装条件，保障长距离传动轴系平稳运行。
想要延长联轴器使用寿命、维持长期稳定运行，日常规范化运维必不可少。日常巡检中需要重点观察制动盘端面平整度，排查盘面磨损、划痕以及形变问题，保证制动器夹持受力均匀；定期检查连接螺栓紧固状态，防止长期振动引发螺栓松动，改变轴系同轴度；按照运行周期补充更换内部专用润滑脂，避免齿面干摩擦引发过度磨损；同时需要把控制动器制动力矩参数，避免制动力过大造成制动盘过载形变，或是制动力过小导致制动响应滞后。规范的运维管理可以让联轴器始终保持良好的传动与制动性能，适配设备全生命周期运行需求。
工业传动系统朝着结构集成化、运行低故障、运维轻量化方向持续升级，分体式传动制动结构的弊端会愈发明显，制动盘鼓形齿联轴器依托一体化结构设计、优异的偏差补偿能力和稳定的制动传动协同性能，精准契合当下工业设备的升级需求。在后续机械传动技术迭代过程中，随着材料工艺、加工精度的不断提升，这类一体化联轴器会进一步优化自身减振性能与耐磨性能，适配更多高端智能装备的传动需求，持续为工业轴系运行提供可靠的传动与制动解决方案。
