鼓型齿式联轴器径向力承受能力

鼓型齿式联轴器依靠内外齿啮合完成动力传输,特殊的弧形鼓齿结构,让其具备优于普通直齿联轴器的径向力承载性能。弧形齿廓可以扩大齿面啮合接触面积,让径向载荷均匀分散在多组轮齿之上,避免局部齿面应力集中,有效缓冲设备运行中产生的径向冲击载荷。其径向受力能力主要受齿体材质、齿廓加工精度、齿体壁厚以及装配同轴度影响,选用高强度合金材质并做调质硬化处理,能够进一步提升齿面抗形变与抗疲劳能力。鼓形齿联轴器可适配轴系运行过程中产生的径向偏移,在承受径向载荷的同时依旧可以保持稳定啮合。实际应用中,超出额定径向载荷会加剧齿面磨损,引发轴系振动,缩短传动部件使用寿命,因此重载工况下需要结合设备实际径向受力情况合理选型,保障传动系统长期平稳运行。

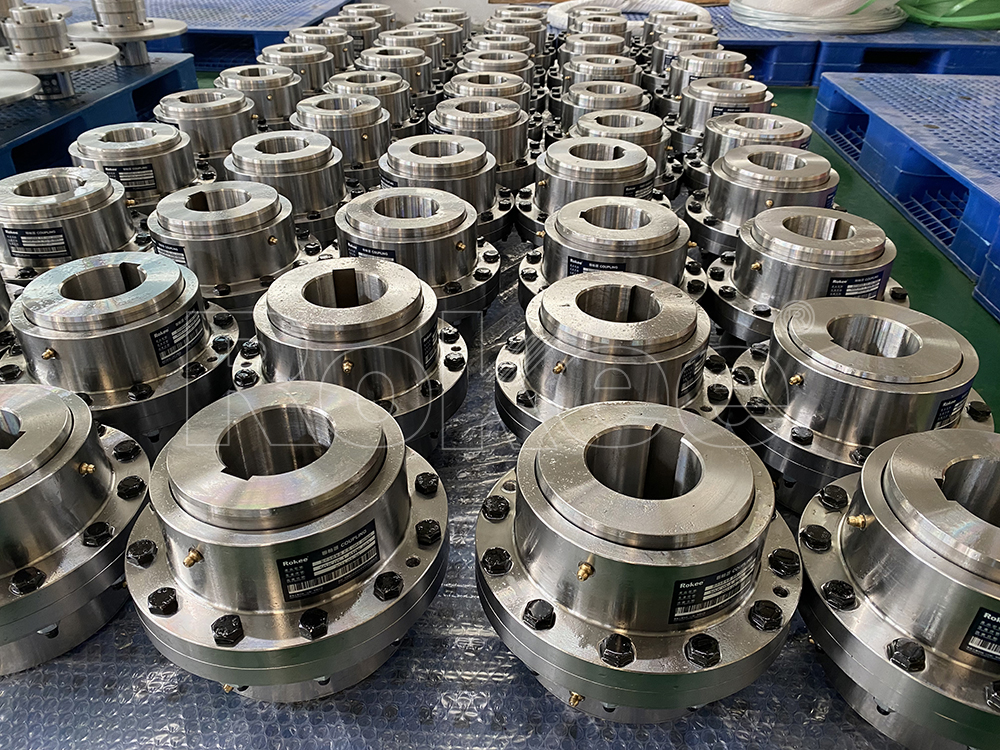

鼓型齿式联轴器径向力承受能力

在重型机械传动系统中,联轴器作为连接主动轴与从动轴的核心部件,不仅需要平稳传递回转扭矩,还要持续承受设备运行过程中产生的径向力、轴向力以及角度偏移带来的附加载荷,径向力承载性能直接决定了传动系统整体运行稳定性与部件使用寿命。鼓型齿式联轴器依托独特的齿形修形结构,相较于传统直齿齿式联轴器拥有更优异的综合受力适配能力,在矿山、冶金、起重、物料输送等重载传动场景中应用广泛,深入剖析其径向力承受机理、影响因素以及合理使用规范,能够有效规避传动故障,适配各类复杂工况的受力需求。

鼓形齿式联轴器主要由带鼓形外齿的轴套、内齿圈以及密封润滑组件构成,内外齿轮相互啮合实现动力传递,其径向力承受能力本质来源于齿面啮合结构、整体壳体刚度以及齿部受力分散特性。设备运行过程中,传动轴出现径向偏移、设备振动、负载偏心运转等情况时,都会产生持续或瞬时径向载荷,这类载荷会垂直作用于联轴器轴线,迫使内外齿产生径向方向的相对位移。传统直齿联轴器在径向力作用下,齿面边缘会出现局部硬接触,受力集中在齿端位置,不仅径向承载上限偏低,还极易出现齿面磨损、齿根开裂问题。而鼓型齿式联轴器对外齿进行了圆弧修形处理,齿面呈现平滑的球面结构,当径向力作用引发轴系径向偏移时,内外齿啮合接触点可以沿着圆弧齿面自主微调,让载荷均匀分布在整个齿宽范围内,消除齿端棱边挤压带来的应力集中问题,从结构层面提升了整体径向受力耐受度。

从力学传递角度来看,径向力并不会直接参与扭矩传递,但是会改变齿轮啮合的接触状态,间接影响联轴器整体承载上限。恒定的小幅径向力可以被鼓形齿的结构补偿能力平稳抵消,不会对齿面啮合造成负面影响;当径向力持续增大,或是出现瞬时冲击径向载荷时,内外齿径向偏移量超出齿形圆弧补偿范围,齿面接触应力会快速上升,齿根弯曲应力同步增加,此时联轴器的径向承载余量被持续消耗。在同等外形尺寸、同等材质规格前提下,鼓型齿式联轴器的径向载荷耐受水平相较于直齿齿式联轴器有着明显提升,核心原因就是球面齿形优化了受力分布状态,让多组啮合齿对可以共同分担径向载荷,避免单齿过载失效。

多种结构与工艺参数会直接左右鼓型齿式联轴器的径向力承受上限,其中齿部参数是核心影响要素。齿轮模数与齿数的配比会改变齿面接触面积与齿根结构强度,在满足扭矩传递需求的前提下,适当减小齿轮模数、增加啮合齿数,能够同步提升同时受力的齿对数量,分散单一齿面承受的径向压力,降低局部接触应力,优化径向受力表现。其次是内齿圈的壳体壁厚与整体结构刚度,内齿圈作为承受径向力的主要壳体部件,壁厚不足会导致受径向载荷时出现壳体弹性形变,放大轴系偏移量,进一步加剧齿面异常磨损,充足的壳体刚性可以约束径向形变,保障啮合位置始终处于合理区间。除此之外,零部件热处理工艺也至关重要,齿面经过淬火硬化处理后,表层抗挤压、抗磨损能力大幅提升,能够抵御径向力带来的反复挤压摩擦,而芯部保留合理韧性,可缓冲瞬时冲击径向载荷,避免齿根脆性断裂。

设备实际运行工况中的装配精度与运行状态,同样会改变联轴器实际可承受的有效径向力。轴系装配过程中存在的原始径向对中偏差,会让联轴器从设备启动之初就持续承受初始径向载荷,长期运行下叠加工作负载产生的径向力,会大幅压缩安全承载余量。设备启停频繁、负载周期性波动、外部机械振动干扰等工况,会产生交变径向载荷,交变应力长期作用会引发齿面疲劳剥落、齿根疲劳裂纹,即便静态径向载荷处于标准允许范围,交变载荷依旧会缩短部件使用寿命。同时,润滑状态对径向受力稳定性影响显著,良好的润滑油膜可以降低齿面相对滑动的摩擦阻力,减少径向位移过程中齿面的磨损损耗,若润滑失效,干摩擦会加剧齿面损伤,让联轴器在更低的径向载荷下就出现啮合失效问题。

当径向力超出联轴器允许承受范围,传动系统会出现逐级递进的故障表现,初期会出现传动运行异响、设备振动幅值增大,这是齿面异常接触、啮合位置偏移的直观信号;持续过载后会出现齿面快速磨损、密封件破损漏油,轴系对中偏差进一步扩大;长期严重径向过载最终会引发齿根断裂、内外齿卡死,直接造成传动系统停机,甚至连带传动轴、轴承等上下游部件同步损坏。因此在选型与使用过程中,需要结合设备静态径向偏移量、动态工作径向载荷、冲击载荷系数综合核算,预留合理的径向承载安全余量,不可单纯依据扭矩参数完成选型。

想要充分发挥鼓形齿联轴器的径向力承载优势,日常使用与维护环节需要做好针对性管控。前期装配阶段需要精准校准双轴对中精度,控制初始径向偏移量在设备设计允许的补偿范围内,减少初始静载荷;运行过程中定期检测设备振动数值与轴系偏移状态,及时调整设备支撑结构,规避偏心负载带来的额外径向力;运维阶段按时更换润滑介质,检查密封结构完整性,保证齿面始终具备良好润滑条件。针对重载、高冲击的特殊工况,可通过优化联轴器规格、提升齿部热处理等级、加厚内齿圈壳体等方式,针对性强化径向承载能力,适配严苛的受力环境。

总体而言,鼓型齿式联轴器优异的径向力承受能力,是球面齿形结构优化、壳体刚性设计、合理齿部参数匹配共同作用的结果,其不仅可以被动抵消轴系径向偏移带来的载荷,还能适配工业现场复杂的动态径向受力工况。在实际工程应用中,只有厘清径向载荷传递机理,兼顾结构设计、选型匹配、装配运维全流程管控,才能让联轴器始终处于合理受力区间,稳定发挥扭矩传递与偏差补偿功能,保障整套传动系统长期平稳、高效运行,适配各类重载工业设备的长期服役需求。
